Система управления дроссельной заслонкой sy140c1c2k.1.3 13084985

← Система демпфирования и передачи sy140c1 13082593 Система охлаждения sy140c1c2k.1.3.3 13083028 →

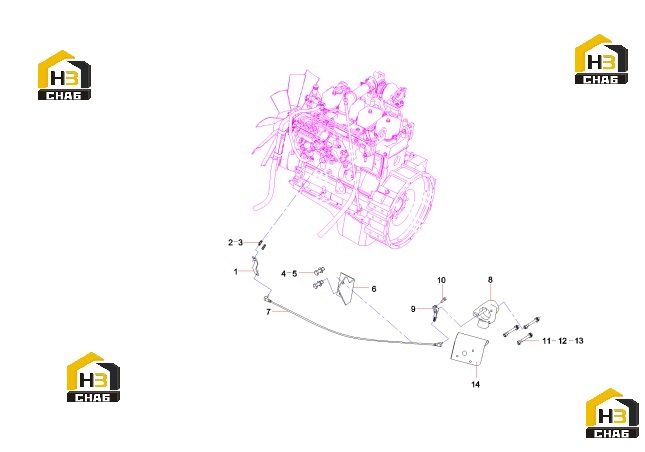

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:throttle rod SY140C1C2K.1.3.6-1

Каталожный номер:13084968

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000080

Комплект:2

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:4

Наименование:Screw M16x1.5 GB6185.2 10

Каталожный номер:A210204000167

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bracket,Shaft, flexible, throttle

Каталожный номер:12221687

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shaft, flexible, throttle

Каталожный номер:60161183

Комплект:1

Примечание:

№ на схеме:8

Наименование:Motor,throttle

Каталожный номер:60099069

Комплект:1

Примечание:

№ на схеме:9

Наименование:Throttle connecting lever

Каталожный номер:13068152

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000147

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210307000036

Комплект:3

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:24000637

Комплект:6

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:A210204000357

Комплект:3

Примечание:

№ на схеме:14

Наименование:rainproof

Каталожный номер:13075190

Комплект:1

Примечание:
