Система демпфирования и передачи sy140c1 13082593

Система демпфирования и передачи sy140c1 13082593

← Системы двигателя sy140c1c2k.1.3 13085575 Система управления дроссельной заслонкой sy140c1c2k.1.3 13084985 →

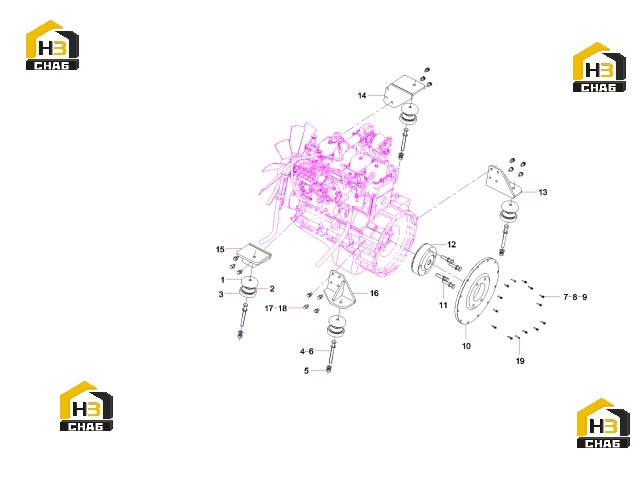

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Coaster, upper
Каталожный номер:12293031
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cushion
Каталожный номер:60049648
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Coaster, bowl
Каталожный номер:12293045
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:A210110000193
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:A210307000028
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:24000642
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M10x40 GB5783 10.9
Каталожный номер:21005186
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:24000512
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:24000637
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cover, end
Каталожный номер:12220465
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000054
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Coupling, shaft
Каталожный номер:B221701000089
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:left front support leg
Каталожный номер:13080241
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:left front support leg
Каталожный номер:13081109
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:right rear support leg
Каталожный номер:13080219
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:right rear support leg
Каталожный номер:13080222
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt
Каталожный номер:A210111000203
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:24000639
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Screw
Каталожный номер:A210204000334
Комплект:2
Примечание:
