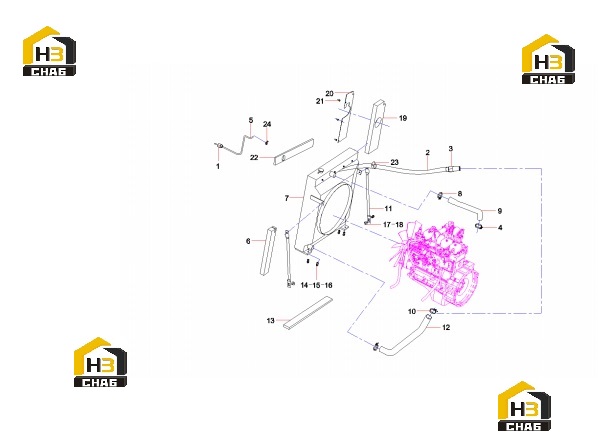

Система охлаждения sy140c1c2k.1.3.3 13083028

← Система управления дроссельной заслонкой sy140c1c2k.1.3 13084985 Радиатор 60247611 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:exhaust tubes adaptor

Каталожный номер:12485626

Комплект:1

Примечание:

№ на схеме:2

Наименование:Recharging tube

Каталожный номер:12495730

Комплект:1

Примечание:

№ на схеме:3

Наименование:water replenishing adaptor

Каталожный номер:12485713

Комплект:1

Примечание:

№ на схеме:4

Наименование:T-type anchor ear

Каталожный номер:60001972

Комплект:1

Примечание:

№ на схеме:5

Наименование:hose SY140C1C2K.1.3.3-11

Каталожный номер:13082918

Комплект:1

Примечание:

№ на схеме:6

Наименование:Radiator right side

Каталожный номер:13085411

Комплект:1

Примечание:

№ на схеме:7

Наименование:Radiator

Каталожный номер:60247611

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp, T-type

Каталожный номер:60135749

Комплект:2

Примечание:

№ на схеме:9

Наименование:engine water outlet

Каталожный номер:13082639

Комплект:1

Примечание:

№ на схеме:10

Наименование:T-type anchor ear

Каталожный номер:B229900001059

Комплект:1

Примечание:

№ на схеме:11

Наименование:Water Tank

Каталожный номер:13080612

Комплект:2

Примечание:

№ на схеме:12

Наименование:water inlet tube of

Каталожный номер:13085478

Комплект:1

Примечание:

№ на схеме:13

Наименование:Radiator down side

Каталожный номер:13080630

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000639

Комплект:8

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:16

Наименование:Nut M12 GB6170 10

Каталожный номер:A210307000031

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M12x30 GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:19

Наименование:Radiator left side

Каталожный номер:13080616

Комплект:1

Примечание:

№ на схеме:20

Наименование:partition plate of

Каталожный номер:13080615

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:1

Примечание:

№ на схеме:22

Наименование:radiator sponge SY140C1C2K.1.3.3

Каталожный номер:13080621

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hoop

Каталожный номер:A210855000008

Комплект:2

Примечание:

№ на схеме:24

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:2

Примечание:
