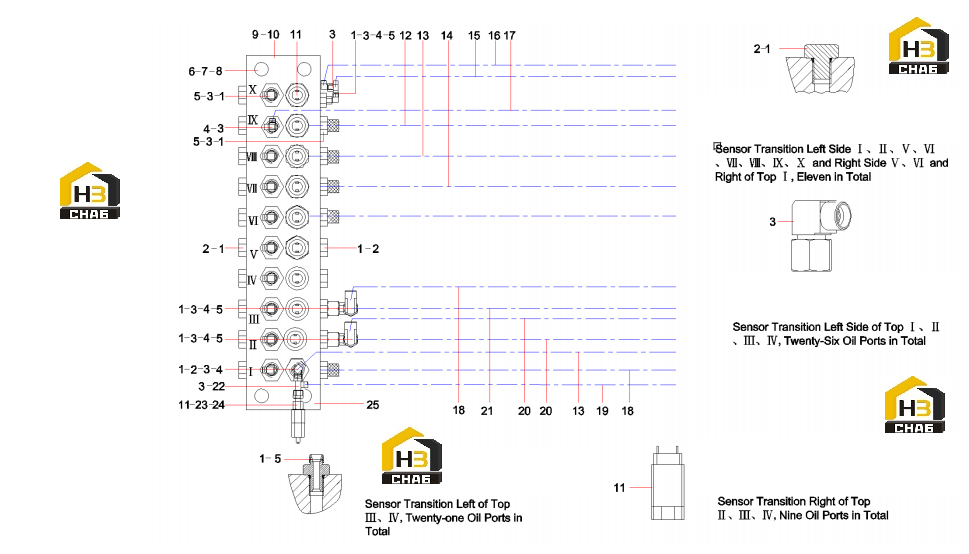

Соединения гидрораспределителя 13838265

← Трубопровод управления гидравлической системой (часть 2) 13838251 Трубопровод электромагнитного клапана 13838275 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:32

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:A820205000947

Комплект:12

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:B210780000418

Комплект:26

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:B210780000170

Комплект:6

Примечание:

№ на схеме:5

Наименование:Male straight fitting reducer

Каталожный номер:21002816

Комплект:20

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210111000047

Комплект:4

Примечание:M14x65GB5783 10.9

№ на схеме:7

Наименование:Washer

Каталожный номер:-

Комплект:4

Примечание:14GB97.1

№ на схеме:8

Наименование:Nut

Каталожный номер:A210307000025

Комплект:4

Примечание:

№ на схеме:9

Наименование:Adapter

Каталожный номер:10077269

Комплект:1

Примечание:

№ на схеме:10

Наименование:Leading valve rack

Каталожный номер:13048990

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sensor, pressure

Каталожный номер:60114798

Комплект:10

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:B230103002264

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rubber hose

Каталожный номер:B230103000907

Комплект:2

Примечание:

№ на схеме:14

Наименование:Rubber hose

Каталожный номер:A831211120000

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103000982

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103000983

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rubber hose

Каталожный номер:B230103005488

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rubber hose

Каталожный номер:B230103002722

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103001434

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rubber hose

Каталожный номер:B230103002263

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:B230103001633

Комплект:1

Примечание:

№ на схеме:22

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:1

Примечание:

№ на схеме:23

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:B210780001045

Комплект:2

Примечание:

№ на схеме:25

Наименование:Plate SY135C9I4K.1.4.3-1

Каталожный номер:13425090

Комплект:2

Примечание:
