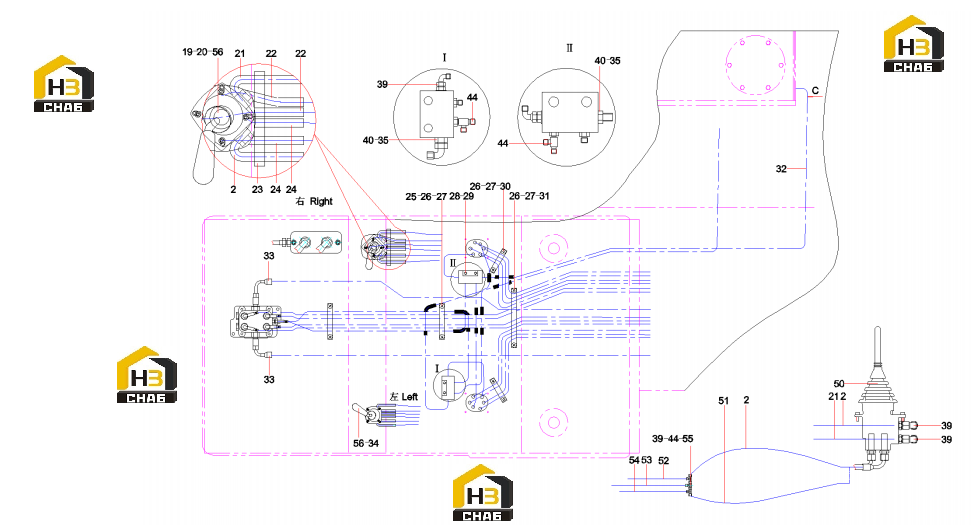

Трубопровод управления гидравлической системой (часть 2) 13838251

← Трубопровод управления гидравлической системой (часть 1) 13838251 Соединения гидрораспределителя 13838265 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Hose assembly

Каталожный номер:A831211095000

Комплект:5

Примечание:

№ на схеме:19

Наименование:Right handle

Каталожный номер:60137563

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pilot-control Valve

Каталожный номер:60214001

Комплект:2

Примечание:

№ на схеме:21

Наименование:Rubber hose

Каталожный номер:B230103002263

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103000988

Комплект:2

Примечание:

№ на схеме:23

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:6

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:21027341

Комплект:2

Примечание:

№ на схеме:25

Наименование:Plate, pressure

Каталожный номер:11243372

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:10

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:24000511

Комплект:10

Примечание:8GB93

№ на схеме:28

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:30

Наименование:Plate, pressure

Каталожный номер:11243374

Комплект:2

Примечание:

№ на схеме:31

Наименование:Plate, pressure

Каталожный номер:11243400

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose

Каталожный номер:B230103002291

Комплект:1

Примечание:

№ на схеме:33

Наименование:Rubber hose

Каталожный номер:21020054

Комплект:2

Примечание:

№ на схеме:34

Наименование:Left handle

Каталожный номер:60137564

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:8

Примечание:

№ на схеме:39

Наименование:Connector

Каталожный номер:B210780000418

Комплект:6

Примечание:

№ на схеме:40

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:44

Наименование:Connector

Каталожный номер:B210780000170

Комплект:5

Примечание:

№ на схеме:50

Наименование:Valve, pilot

Каталожный номер:B229900001009

Комплект:1

Примечание:

№ на схеме:51

Наименование:Hose

Каталожный номер:B230103000982

Комплект:1

Примечание:

№ на схеме:52

Наименование:Hose

Каталожный номер:B230103008479

Комплект:1

Примечание:

№ на схеме:53

Наименование:Rubber hose

Каталожный номер:B230103002343

Комплект:1

Примечание:

№ на схеме:54

Наименование:Hose

Каталожный номер:21003860

Комплект:1

Примечание:

№ на схеме:55

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:1

Примечание:

№ на схеме:56

Наименование:Handle Guard SY215C9C3KL.1.4.1

Каталожный номер:13269044

Комплект:2

Примечание:

№ на схеме:58

Наименование:Bellows

Каталожный номер:11550566

Комплект:1

Примечание:
