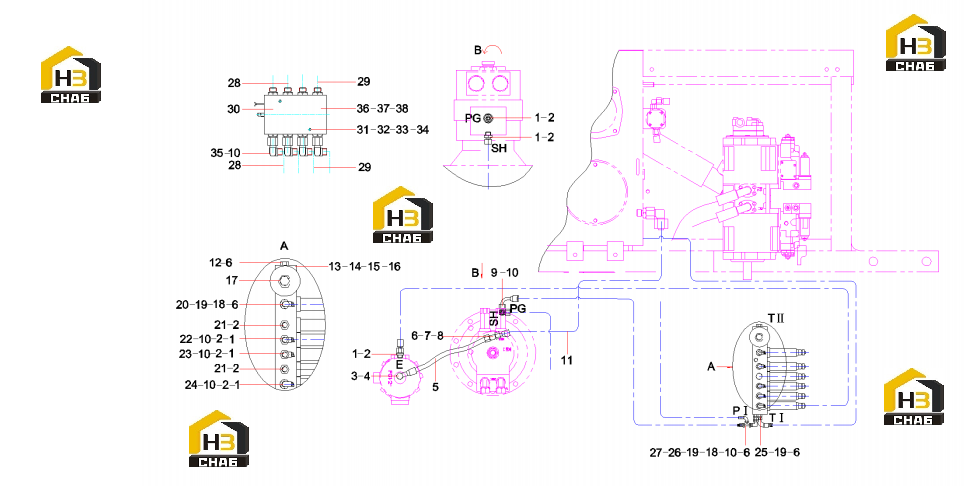

Трубопровод электромагнитного клапана 13838275

← Соединения гидрораспределителя 13838265 Трубопровод насоса 13838276 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe connector

Каталожный номер:21002815

Комплект:7

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:10

Примечание:

№ на схеме:3

Наименование:Pipe connector

Каталожный номер:21002824

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rubber hose

Каталожный номер:B230103004072

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:5

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:A820205000948

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:B210780001363

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose AS

Каталожный номер:B230103005403

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:B210780000418

Комплект:14

Примечание:

№ на схеме:11

Наименование:rubber hose

Каталожный номер:60236761

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:A820205000947

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:10GB97.1

№ на схеме:14

Наименование:Valve GP, solenoid, directional

Каталожный номер:60136331

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M10x80GB70.1 10.9

Каталожный номер:A210204000358

Комплект:2

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210307000036

Комплект:2

Примечание:

№ на схеме:17

Наименование:Accumulator

Каталожный номер:60265303

Комплект:1

Примечание:

№ на схеме:18

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:A820205000961

Комплект:3

Примечание:

№ на схеме:20

Наименование:Rubber hose

Каталожный номер:B230103002878

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:A820205001771

Комплект:4

Примечание:

№ на схеме:22

Наименование:Rubber hose

Каталожный номер:B230103000907

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rubber hose

Каталожный номер:B230103002722

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:21026928

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:23000905

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connector

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:27

Наименование:Fitting, Tee

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rubber hose

Каталожный номер:A831213050000

Комплект:2

Примечание:

№ на схеме:29

Наименование:Rubber hose

Каталожный номер:B230103001258

Комплект:2

Примечание:

№ на схеме:30

Наименование:Valve,directional,manual

Каталожный номер:60123424

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:A210204000137

Комплект:2

Примечание:

№ на схеме:32

Наименование:Plate SY135C9I4K.1.4.3-2

Каталожный номер:13437825

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:34

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:B210780000176

Комплект:8

Примечание:

№ на схеме:36

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:4

Примечание:

№ на схеме:37

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:
