Соединения гидравлической системы (часть 1) 13510668

← Система гидравлическая (часть 2) 13510668 Соединения гидравлической системы (часть 2) 13510668 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

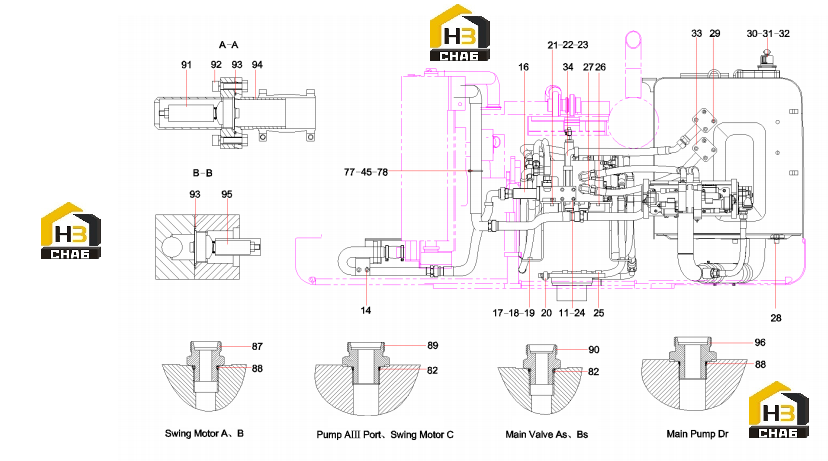

№ на схеме:11

Наименование:Washer

Каталожный номер:24000512

Комплект:18

Примечание:10GB93

№ на схеме:14

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pipe GP, return, oil

Каталожный номер:11728602

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M16x45GB5783 10.9

Каталожный номер:A210111000106

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000514

Комплект:18

Примечание:16GB93

№ на схеме:19

Наименование:Bracket, main valve

Каталожный номер:10165814

Комплект:1

Примечание:

№ на схеме:20

Наименование:Dowel, swing mechanism

Каталожный номер:10570332

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M12x60GB5783 10.9

Каталожный номер:A210111000103

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000513

Комплект:6

Примечание:12GB93

№ на схеме:23

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:3

Примечание:

№ на схеме:24

Наименование:Screw M10x80GB70.1 10.9

Каталожный номер:A210204000358

Комплект:3

Примечание:

№ на схеме:25

Наименование:Screw M16x55GB70.1 10.9

Каталожный номер:A210204000312

Комплект:9

Примечание:

№ на схеме:26

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:3

Примечание:

№ на схеме:27

Наименование:Connector, pipe

Каталожный номер:B210780000029

Комплект:4

Примечание:

№ на схеме:28

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:5

Примечание:

№ на схеме:29

Наименование:Screw M10x65GB70.1 10.9 grade

Каталожный номер:A210204000336

Комплект:8

Примечание:

№ на схеме:30

Наименование:Breather valve

Каталожный номер:60237031

Комплект:1

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:6GB97.1

№ на схеме:32

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:33

Наименование:Pipe, oil return

Каталожный номер:12159487

Комплект:1

Примечание:

№ на схеме:34

Наименование:Connector, pipe

Каталожный номер:B210780000838

Комплект:1

Примечание:

№ на схеме:45

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:78

Наименование:U-bolt

Каталожный номер:A820301017374

Комплект:3

Примечание:

№ на схеме:82

Наименование:O-ring 23.7×3.5JISB2401

Каталожный номер:B230101000356

Комплект:10

Примечание:

№ на схеме:87

Наименование:Pipe connector

Каталожный номер:21002824

Комплект:2

Примечание:

№ на схеме:88

Наименование:O-ring 17.8×2.4JISB2401

Каталожный номер:B230101000090

Комплект:3

Примечание:

№ на схеме:89

Наименование:Pipe connector

Каталожный номер:21002826

Комплект:6

Примечание:

№ на схеме:90

Наименование:Pipe connector

Каталожный номер:21002825

Комплект:2

Примечание:

№ на схеме:91

Наименование:Check valve

Каталожный номер:60205580

Комплект:1

Примечание:

№ на схеме:92

Наименование:Screw M10×35GB70.1 10.9

Каталожный номер:A210204000215

Комплект:2

Примечание:

№ на схеме:93

Наименование:O-ring 59.4×3.1JISB2401

Каталожный номер:B230101000366

Комплект:2

Примечание:

№ на схеме:94

Наименование:Block, flange

Каталожный номер:11728349

Комплект:1

Примечание:

№ на схеме:95

Наименование:Check valve

Каталожный номер:60205581

Комплект:1

Примечание:

№ на схеме:96

Наименование:Connector

Каталожный номер:A820205002280

Комплект:1

Примечание:
