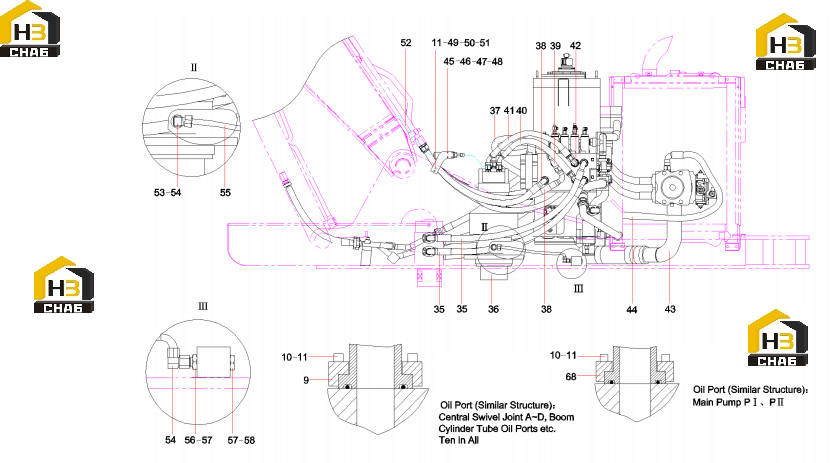

Соединения гидравлической системы (часть 2) 13510668

← Соединения гидравлической системы (часть 1) 13510668 Бак гидравлический a810201010298 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:9

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:10

Примечание:

№ на схеме:10

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:18

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000512

Комплект:18

Примечание:10GB93

№ на схеме:35

Наименование:Hose

Каталожный номер:B230103007775

Комплект:2

Примечание:

№ на схеме:36

Наименование:Reducer GP

Каталожный номер:B229900002718

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hose

Каталожный номер:B230103006437

Комплект:1

Примечание:

№ на схеме:38

Наименование:Hose, rubber

Каталожный номер:B230103003627

Комплект:2

Примечание:

№ на схеме:39

Наименование:Connector, pipe

Каталожный номер:B210780000021

Комплект:1

Примечание:

№ на схеме:40

Наименование:Hose, rubber

Каталожный номер:B230103006435

Комплект:1

Примечание:

№ на схеме:41

Наименование:Rubber Hose4SP16-DKOL

Каталожный номер:12753676

Комплект:1

Примечание:

№ на схеме:42

Наименование:Connector, pipe

Каталожный номер:B210780001310

Комплект:2

Примечание:

№ на схеме:43

Наименование:Pipe, oil suction

Каталожный номер:12159550

Комплект:1

Примечание:

№ на схеме:44

Наименование:Hose,rubber

Каталожный номер:B230103001005

Комплект:1

Примечание:

№ на схеме:45

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:46

Наименование:Washer

Каталожный номер:24000633

Комплект:16

Примечание:8GB97.1

№ на схеме:47

Наименование:Washer

Каталожный номер:24000511

Комплект:8

Примечание:8GB93

№ на схеме:48

Наименование:Screw M8x80GB70.1

Каталожный номер:-

Комплект:8

Примечание:Modification or other

№ на схеме:49

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:10GB97.1

№ на схеме:50

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:51

Наименование:Screw M10x45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:4

Примечание:

№ на схеме:52

Наименование:Hose, rubber

Каталожный номер:B230103003438

Комплект:2

Примечание:

№ на схеме:53

Наименование:Adapter 1CT-18-08SP

Каталожный номер:60262246

Комплект:1

Примечание:

№ на схеме:54

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:55

Наименование:Hose

Каталожный номер:B230103007615

Комплект:1

Примечание:

№ на схеме:56

Наименование:Connector

Каталожный номер:A820205000961

Комплект:1

Примечание:

№ на схеме:57

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:2

Примечание:

№ на схеме:58

Наименование:Plug

Каталожный номер:A820205000947

Комплект:1

Примечание:

№ на схеме:68

Наименование:Flange, split

Каталожный номер:B210780000007

Комплект:2

Примечание:
