Система гидравлическая (часть 2) 13510668

Система гидравлическая (часть 2) 13510668

← Система гидравлическая (часть 1) 13510668 Соединения гидравлической системы (часть 1) 13510668 →

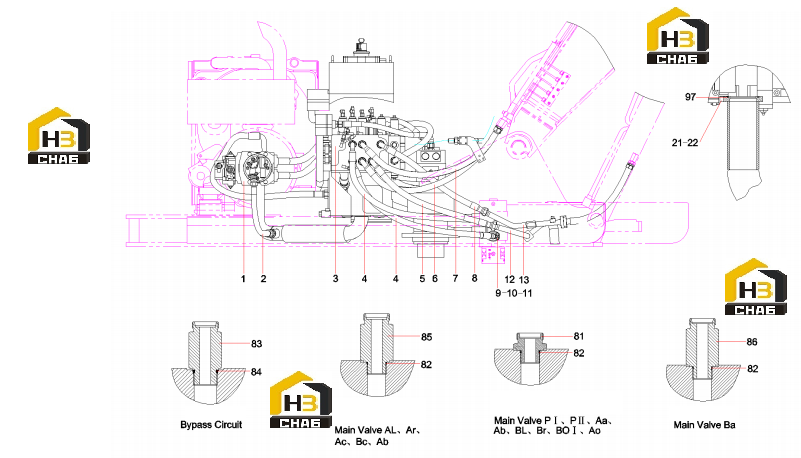

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pump, plunger
Каталожный номер:60104951
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rubber Hose
Каталожный номер:60199618
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Multiple valve
Каталожный номер:60219441
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:B230103006438
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose, rubber
Каталожный номер:B230103006439
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose, rubber
Каталожный номер:B230103006441
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Rubber Hose
Каталожный номер:B230103001830
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:B230103005603
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Flange, split
Каталожный номер:B210780000696
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw M10x30GB70.1 10.9
Каталожный номер:A210204000354
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:24000512
Комплект:18
Примечание:10GB93
0 ₽
шт
№ на схеме:12
Наименование:Tube, head end, boom cylinder
Каталожный номер:10165805
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Pipe, rod end, boom cylinder
Каталожный номер:10165806
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Bolt M12x60GB5783 10.9
Каталожный номер:A210111000103
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Washer
Каталожный номер:24000513
Комплект:2
Примечание:12GB93
0 ₽
шт
№ на схеме:81
Наименование:Connector
Каталожный номер:A820205002473
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:82
Наименование:O-ring 23.7x3.5JISB2401
Каталожный номер:B230101000356
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:83
Наименование:O-ring 28.7x3.5JISB2401
Каталожный номер:B230101000050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:84
Наименование:Connector
Каталожный номер:10227607
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:85
Наименование:Connector
Каталожный номер:A820205002474
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:86
Наименование:Connector
Каталожный номер:12072680
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:97
Наименование:O-ring
Каталожный номер:B230101000038
Комплект:1
Примечание:
