Система охлаждения sy135c9i3k.1.3.3a 13444513 (часть 1)

← Система демпфирования и передачи sy135c9i 13077998 Система охлаждения sy135c9i3k.1.3.3a 13444513 (часть 2) →

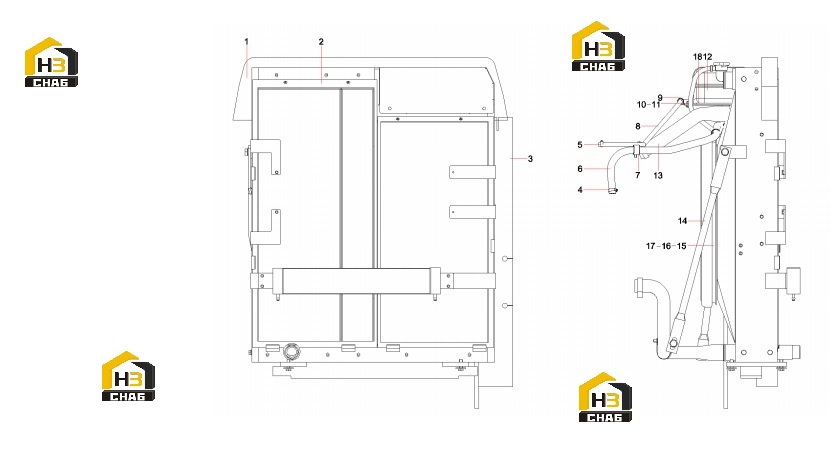

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sealing sponge SY135C9I3K.1.3.3

Каталожный номер:13421083

Комплект:1

Примечание:

№ на схеме:2

Наименование:Radiator

Каталожный номер:60233820

Комплект:1

Примечание:

№ на схеме:3

Наименование:Back sealing sponge

Каталожный номер:13421087

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clamp, hose

Каталожный номер:60202897

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose ring hoop

Каталожный номер:21053360

Комплект:4

Примечание:

№ на схеме:6

Наименование:Engine water filling pipe

Каталожный номер:13421088

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:2

Примечание:

№ на схеме:8

Наименование:Engine exhaust pipe

Каталожный номер:13421089

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M10x16 GB5783 10.9

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:12

Наименование:Expansion tank

Каталожный номер:60259235

Комплект:1

Примечание:

№ на схеме:13

Наименование:Radiator up water pipe of radiator

Каталожный номер:13421085

Комплект:1

Примечание:

№ на схеме:14

Наименование:Stay rod SY135C9I3K.1.3.3-2

Каталожный номер:13047586

Комплект:1

Примечание:

№ на схеме:15

Наименование:Locker

Каталожный номер:A229900004514

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp

Каталожный номер:A229900004513

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sleeve, rubber

Каталожный номер:10788274

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rubber pad SY150W9I3K.1.3.3-11

Каталожный номер:13345460

Комплект:1

Примечание:
