Система охлаждения sy135c9i3k.1.3.3a 13444513 (часть 2)

← Система охлаждения sy135c9i3k.1.3.3a 13444513 (часть 1) Радиатор 60233820 →

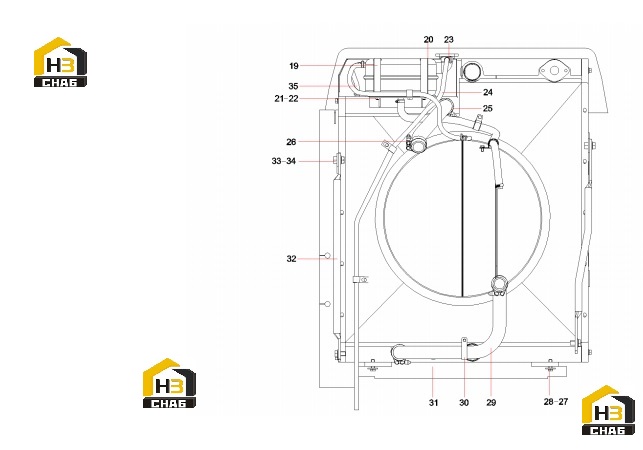

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:19

Наименование:Water tank fixed frame

Каталожный номер:13421092

Комплект:2

Примечание:

№ на схеме:20

Наименование:Rubber pad SY150W9I3K.1.3.3-12

Каталожный номер:13345461

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:

№ на схеме:23

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:24

Наименование:Breathing tube SY135C9I3K.1.3.3

Каталожный номер:13421091

Комплект:1

Примечание:

№ на схеме:25

Наименование:Anchor ear, T-type

Каталожный номер:A229900002031

Комплект:2

Примечание:

№ на схеме:26

Наименование:T-type anchor ear

Каталожный номер:60197720

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt M12x35 GB5783 10.9

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:24000639

Комплект:4

Примечание:

№ на схеме:29

Наименование:Radiator lower water pipe of radiator

Каталожный номер:13421084

Комплект:1

Примечание:

№ на схеме:30

Наименование:The fixity of line

Каталожный номер:60208141

Комплект:1

Примечание:

№ на схеме:31

Наименование:Lower sealing sponge

Каталожный номер:13421086

Комплект:1

Примечание:

№ на схеме:32

Наименование:Brace

Каталожный номер:10788271

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt M16x30 GB5783 10.9

Каталожный номер:A210111000263

Комплект:3

Примечание:

№ на схеме:34

Наименование:Washer 16 GB96.1

Каталожный номер:60060553

Комплект:4

Примечание:

№ на схеме:35

Наименование:Water tank exhaust pipe

Каталожный номер:13421090

Комплект:1

Примечание:
