Система демпфирования и передачи sy135c9i 13077998

← Системы двигателя sy135c9i3k.1.3 13050479 Система охлаждения sy135c9i3k.1.3.3a 13444513 (часть 1) →

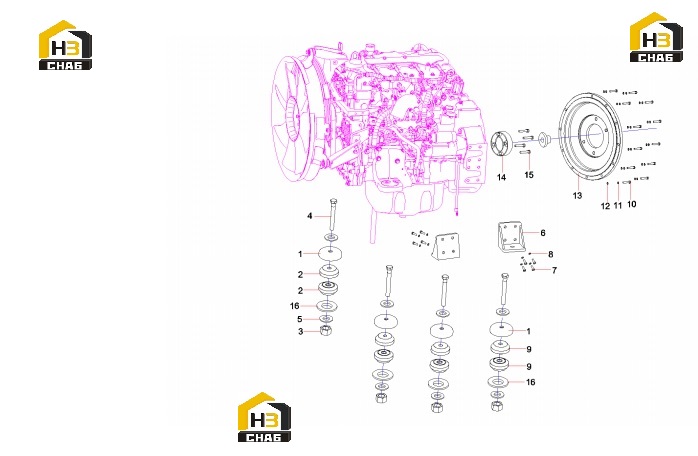

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Mat SY85C1K2S.1.3.1-1

Каталожный номер:12727958

Комплект:4

Примечание:

№ на схеме:2

Наименование:Damping pad

Каталожный номер:60212661

Комплект:4

Примечание:

№ на схеме:3

Наименование:Nut M16 GB617010

Каталожный номер:A210307000028

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210110000193

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:6

Наименование:Engine bearer SY135C9I3K.1.3.1.1

Каталожный номер:13421454

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt M12x40 GB5783 10.9

Каталожный номер:A210111000204

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000639

Комплект:8

Примечание:

№ на схеме:9

Наименование:Shock Pad

Каталожный номер:60263651

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt M10x40 GB5783 10.9

Каталожный номер:21005186

Комплект:9

Примечание:

№ на схеме:11

Наименование:Washer 10 GB96.1

Каталожный номер:60060546

Комплект:9

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:-

Комплект:9

Примечание:Modification or other

№ на схеме:13

Наименование:Installation

Каталожный номер:13048162

Комплект:1

Примечание:

№ на схеме:14

Наименование:Coupling, shaft

Каталожный номер:B221701000089

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M16x55 GB5783 10.9

Каталожный номер:A210111000054

Комплект:4

Примечание:

№ на схеме:16

Наименование:Damper lower backup

Каталожный номер:12810653

Комплект:4

Примечание:
