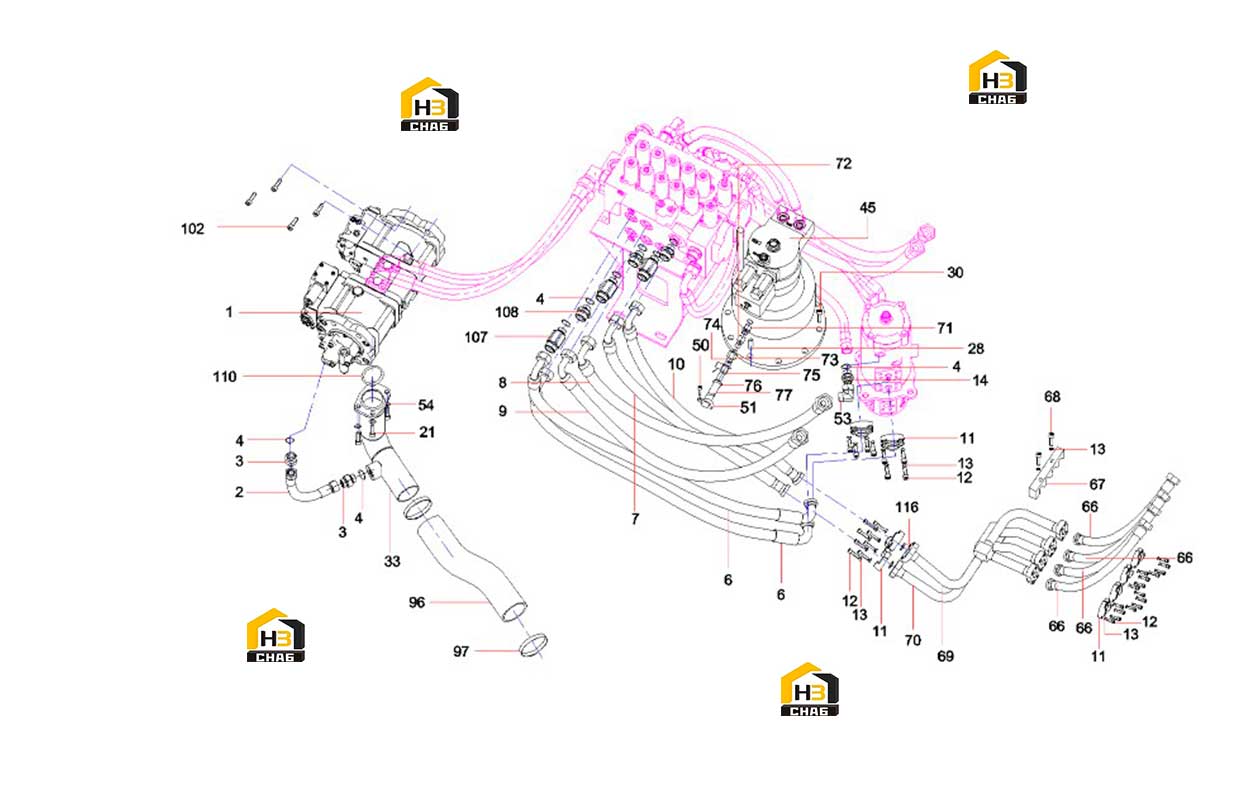

Трубопровод основной гидравлической системы (часть 2) sy135c8i3k(us).1 13199925

← Трубопровод основной гидравлической системы (часть 1) sy135c8i3k(us).1 13199925 Трубопровод основной гидравлической системы (часть 3) sy135c8i3k(us).1 13199925 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pump, plunger

Каталожный номер:B220301000534

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:B230103002177

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205000942

Комплект:4

Примечание:

№ на схеме:4

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:29

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103006440

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103006439

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:B230103006441

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rubber Hose

Каталожный номер:B230103001830

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:B230103007774

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:20

Примечание:

№ на схеме:12

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:48

Примечание:

№ на схеме:13

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:106

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:10165802

Комплект:10

Примечание:

№ на схеме:21

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:8

Примечание:

№ на схеме:28

Наименование:Dowel, swing mechanism

Каталожный номер:10570332

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw M16x55GB70.1 10.9

Каталожный номер:A210204000312

Комплект:9

Примечание:

№ на схеме:33

Наименование:Pipe, oil return

Каталожный номер:10790382

Комплект:1

Примечание:

№ на схеме:45

Наименование:Reducer GP

Каталожный номер:B229900002718

Комплект:1

Примечание:

№ на схеме:50

Наименование:Cable clamp

Каталожный номер:A230200000167

Комплект:1

Примечание:

№ на схеме:51

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:8

Примечание:

№ на схеме:53

Наименование:Connector, pipe

Каталожный номер:B210780001310

Комплект:7

Примечание:

№ на схеме:54

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:10

Примечание:

№ на схеме:66

Наименование:Hose

Каталожный номер:B230103005717

Комплект:4

Примечание:

№ на схеме:67

Наименование:Clamp, pipe

Каталожный номер:A820101344841

Комплект:2

Примечание:

№ на схеме:68

Наименование:Screw M10x80GB70.1 10.9

Каталожный номер:A210204000358

Комплект:2

Примечание:

№ на схеме:69

Наименование:Tube, head end, boom cylinder

Каталожный номер:10165805

Комплект:1

Примечание:

№ на схеме:70

Наименование:Pipe, rod end, boom cylinder

Каталожный номер:10165806

Комплект:1

Примечание:

№ на схеме:71

Наименование:Connector

Каталожный номер:A820205002283

Комплект:1

Примечание:

№ на схеме:72

Наименование:Connector

Каталожный номер:B210780001426

Комплект:1

Примечание:

№ на схеме:73

Наименование:Connector

Каталожный номер:10137010

Комплект:1

Примечание:

№ на схеме:74

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:75

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:76

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:77

Наименование:Hose, oil outlet

Каталожный номер:10192981

Комплект:1

Примечание:

№ на схеме:96

Наименование:Hose, rubber, oil suction

Каталожный номер:A820606020616

Комплект:1

Примечание:

№ на схеме:97

Наименование:Hoop

Каталожный номер:A210855000014

Комплект:4

Примечание:

№ на схеме:102

Наименование:Screw M16x45GB70.1 10.9

Каталожный номер:A210204000232

Комплект:4

Примечание:

№ на схеме:107

Наименование:Connector

Каталожный номер:A820205002474

Комплект:6

Примечание:

№ на схеме:108

Наименование:Connector

Каталожный номер:A820205002473

Комплект:9

Примечание:

№ на схеме:110

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:116

Наименование:O-ring 24.99x3.53AS568-214

Каталожный номер:B230101000580

Комплект:12

Примечание:
