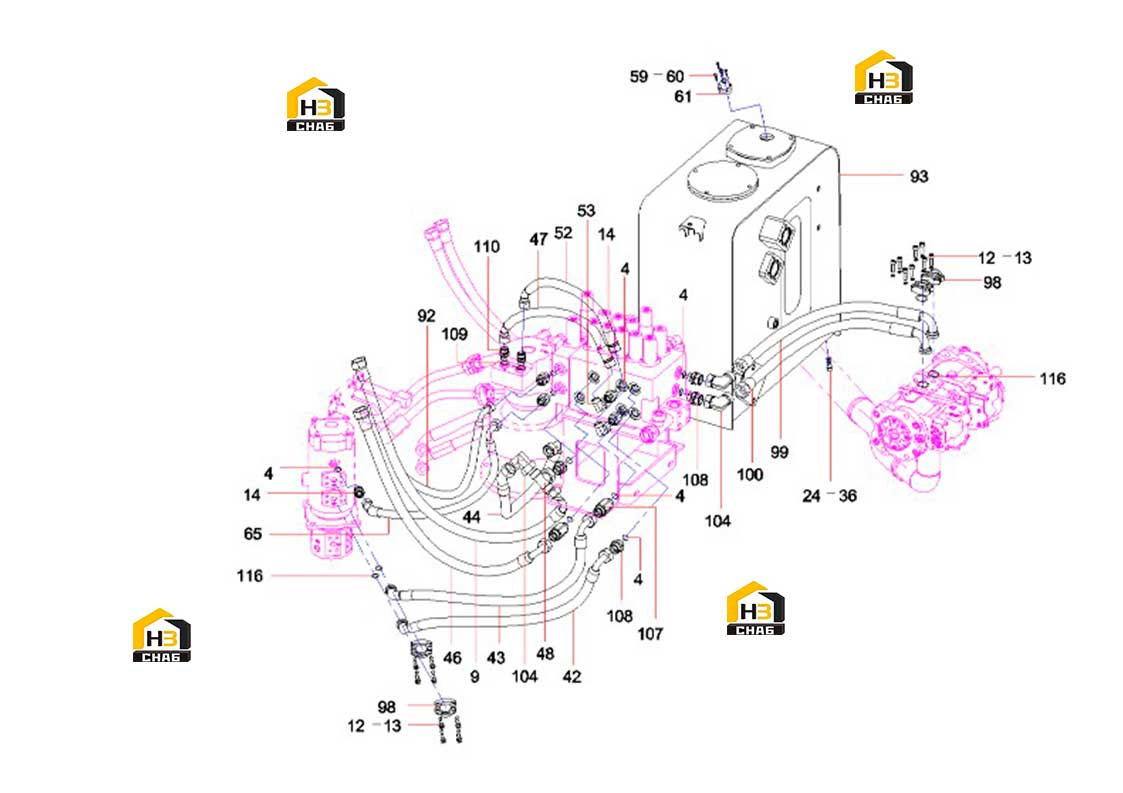

Трубопровод основной гидравлической системы (часть 1) sy135c8i3k(us).1 13199925

← Платформа поворотная sy135c8i3k(us).1 13239608 Трубопровод основной гидравлической системы (часть 2) sy135c8i3k(us).1 13199925 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:4

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:29

Примечание:

№ на схеме:9

Наименование:Rubber Hose

Каталожный номер:B230103001830

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:48

Примечание:

№ на схеме:13

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:106

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:10165802

Комплект:10

Примечание:

№ на схеме:24

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:23

Примечание:

№ на схеме:36

Наименование:Screw M16x25

Каталожный номер:A313041602516

Комплект:6

Примечание:

№ на схеме:42

Наименование:Hose

Каталожный номер:B230103007775

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hose, rubber

Каталожный номер:B230103006440

Комплект:1

Примечание:

№ на схеме:44

Наименование:Hose

Каталожный номер:B230103006437

Комплект:1

Примечание:

№ на схеме:46

Наименование:Hose, rubber

Каталожный номер:B230103003627

Комплект:1

Примечание:

№ на схеме:47

Наименование:Rubber Hose4SP16-DKOL

Каталожный номер:12753676

Комплект:1

Примечание:

№ на схеме:48

Наименование:Connector, pipe

Каталожный номер:B210780000021

Комплект:1

Примечание:

№ на схеме:52

Наименование:Hose, rubber

Каталожный номер:B230103006435

Комплект:1

Примечание:

№ на схеме:53

Наименование:Connector, pipe

Каталожный номер:B210780001310

Комплект:7

Примечание:

№ на схеме:59

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:60

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:12

Примечание:

№ на схеме:61

Наименование:Valve, breather

Каталожный номер:60049793

Комплект:1

Примечание:

№ на схеме:65

Наименование:Hose, rubber

Каталожный номер:B230103000373

Комплект:1

Примечание:

№ на схеме:92

Наименование:Hose, rubber

Каталожный номер:B230103000376

Комплект:1

Примечание:

№ на схеме:93

Наименование:Tank GP, hydraulic

Каталожный номер:A810201010298

Комплект:1

Примечание:

№ на схеме:98

Наименование:Flange, split

Каталожный номер:B210780000007

Комплект:4

Примечание:

№ на схеме:99

Наименование:Hose,rubber

Каталожный номер:60026304

Комплект:1

Примечание:

№ на схеме:100

Наименование:Hose, rubber

Каталожный номер:B230103005239

Комплект:1

Примечание:

№ на схеме:104

Наименование:Connector, pipe

Каталожный номер:B210780000029

Комплект:3

Примечание:

№ на схеме:107

Наименование:Connector

Каталожный номер:A820205002474

Комплект:6

Примечание:

№ на схеме:108

Наименование:Connector

Каталожный номер:A820205002473

Комплект:9

Примечание:

№ на схеме:109

Наименование:Connector

Каталожный номер:A820205000962

Комплект:2

Примечание:

№ на схеме:110

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:116

Наименование:O-ring 24.99x3.53AS568-214

Каталожный номер:B230101000580

Комплект:12

Примечание:
