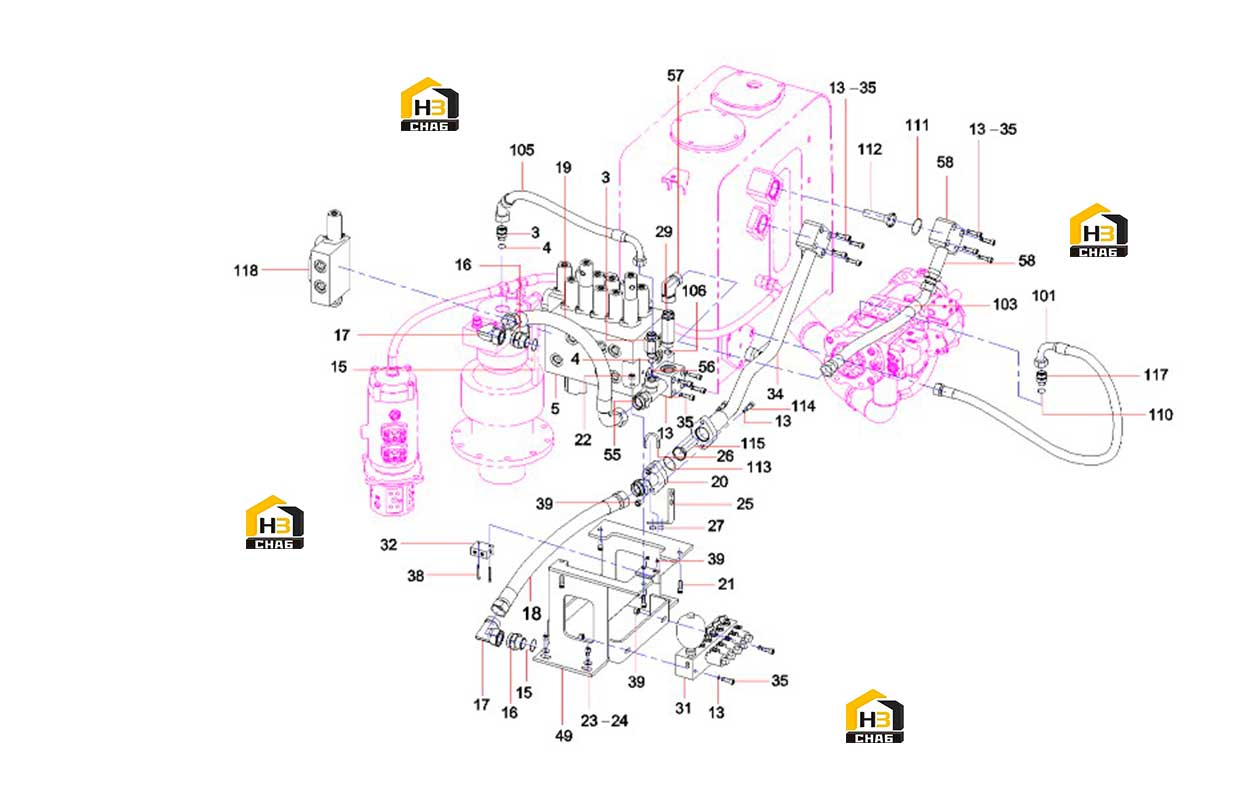

Трубопровод основной гидравлической системы (часть 3) sy135c8i3k(us).1 13199925

← Трубопровод основной гидравлической системы (часть 2) sy135c8i3k(us).1 13199925 Трубопровод основной гидравлической системы (часть 4) sy135c8i3k(us).1 13199925 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205000942

Комплект:4

Примечание:

№ на схеме:4

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:29

Примечание:

№ на схеме:5

Наименование:Multiple valve

Каталожный номер:60219441

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:106

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:B230101000404

Комплект:2

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:A820205002349

Комплект:2

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000030

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103004054

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:B230103004349

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pipe, connecting, oil return pipe

Каталожный номер:10790384

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:8

Примечание:

№ на схеме:22

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:3

Примечание:

№ на схеме:23

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:23

Примечание:

№ на схеме:25

Наименование:Plate, folded

Каталожный номер:10790353

Комплект:1

Примечание:

№ на схеме:26

Наименование:U-bolt

Каталожный номер:A820301017374

Комплект:1

Примечание:

№ на схеме:27

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:18

Примечание:

№ на схеме:29

Наименование:Connector

Каталожный номер:10227607

Комплект:1

Примечание:

№ на схеме:31

Наименование:5-Section Electromagnetic Valve

Каталожный номер:60255705

Комплект:1

Примечание:

№ на схеме:32

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pipe, oil suction

Каталожный номер:11889214

Комплект:1

Примечание:

№ на схеме:35

Наименование:Screw M10x65GB70.1 10.9 grade

Каталожный номер:A210204000336

Комплект:8

Примечание:

№ на схеме:38

Наименование:Screw M10x45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:8

Примечание:

№ на схеме:39

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:12

Примечание:

№ на схеме:49

Наименование:Bracket, main valve

Каталожный номер:11556102

Комплект:1

Примечание:

№ на схеме:55

Наименование:Pipe, oil return

Каталожный номер:10226395

Комплект:1

Примечание:

№ на схеме:56

Наименование:O-ring

Каталожный номер:B230101000444

Комплект:1

Примечание:

№ на схеме:57

Наименование:Connector, pipe

Каталожный номер:B210780000838

Комплект:1

Примечание:

№ на схеме:58

Наименование:Pipe, oil return

Каталожный номер:10225831

Комплект:1

Примечание:

№ на схеме:101

Наименование:Hose, rubber

Каталожный номер:B230103001113

Комплект:1

Примечание:

№ на схеме:103

Наименование:Hose

Каталожный номер:B230103008550

Комплект:1

Примечание:

№ на схеме:105

Наименование:Hose, rubber

Каталожный номер:B230103001239

Комплект:1

Примечание:

№ на схеме:106

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:110

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:111

Наименование:O-ring

Каталожный номер:B230101000038

Комплект:1

Примечание:

№ на схеме:112

Наименование:Valve, check

Каталожный номер:B220401000590

Комплект:1

Примечание:

№ на схеме:113

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:2

Примечание:

№ на схеме:114

Наименование:Screw M10x55GB70.1 10.9

Каталожный номер:A210204000335

Комплект:6

Примечание:

№ на схеме:115

Наименование:Valve, check

Каталожный номер:B220401000589

Комплект:1

Примечание:

№ на схеме:117

Наименование:Connector

Каталожный номер:A820205002280

Комплект:1

Примечание:

№ на схеме:118

Наименование:Valve GP, hydraulic control

Каталожный номер:60016086

Комплект:1

Примечание:
