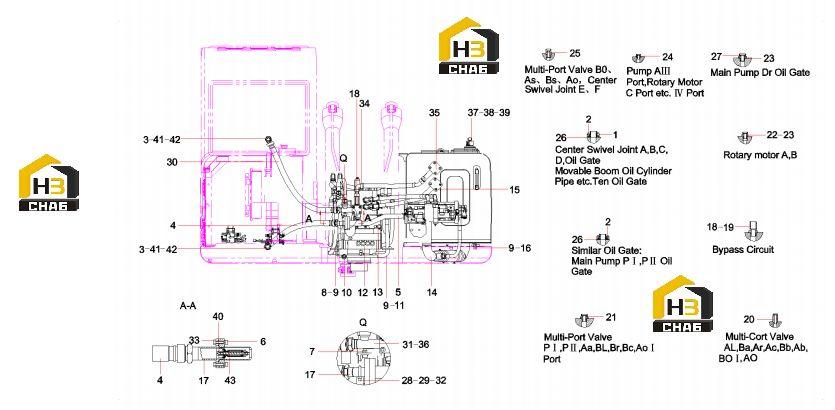

Трубопровод гидравлической системы (часть 2) 10790399

← Трубопровод гидравлической системы (часть 1) 10790399 Трубопровод гидравлической системы 10790399 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:20

Примечание:

№ на схеме:2

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:48

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205002349

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103004054

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe, oil return

Каталожный номер:10790382

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw M10x55GB70.1 10.9

Каталожный номер:A210204000335

Комплект:6

Примечание:

№ на схеме:7

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:3

Примечание:

№ на схеме:8

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:23

Примечание:

№ на схеме:10

Наименование:Dowel, swing mechanism

Каталожный номер:10570332

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw M16x55GB70.1 10.9

Каталожный номер:A210204000312

Комплект:9

Примечание:

№ на схеме:12

Наименование:5-Section Electromagnetic Valve

Каталожный номер:60255705

Комплект:1

Примечание:

№ на схеме:13

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe, oil suction

Каталожный номер:11889214

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M10x65GB70.1 10.9 grade

Каталожный номер:A210204000336

Комплект:8

Примечание:

№ на схеме:16

Наименование:Screw M16x25

Каталожный номер:A313041602516

Комплект:6

Примечание:

№ на схеме:17

Наименование:Pipe, connecting, oil return pipe

Каталожный номер:10790384

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:10227607

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:A820205002474

Комплект:8

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:A820205002473

Комплект:11

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205000962

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:A820205000942

Комплект:4

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:10165802

Комплект:6

Примечание:

№ на схеме:26

Наименование:O-ring 24.99x3.53AS568-214

Каталожный номер:B230101000580

Комплект:12

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:A820205002280

Комплект:1

Примечание:

№ на схеме:28

Наименование:U-bolt

Каталожный номер:A820301017374

Комплект:1

Примечание:

№ на схеме:29

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:18

Примечание:

№ на схеме:30

Наименование:Hose, rubber

Каталожный номер:B230103004349

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pipe, oil return

Каталожный номер:10226395

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plate, folded

Каталожный номер:10790353

Комплект:1

Примечание:

№ на схеме:33

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:12

Примечание:

№ на схеме:34

Наименование:Connector, pipe

Каталожный номер:B210780000838

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pipe, oil return

Каталожный номер:10225831

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-ring

Каталожный номер:B230101000444

Комплект:1

Примечание:

№ на схеме:37

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:38

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:12

Примечание:

№ на схеме:39

Наименование:Valve, breather

Каталожный номер:60049793

Комплект:1

Примечание:

№ на схеме:40

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:2

Примечание:

№ на схеме:41

Наименование:O-ring

Каталожный номер:B230101000404

Комплект:2

Примечание:

№ на схеме:42

Наименование:Connector, pipe

Каталожный номер:B210780000030

Комплект:2

Примечание:

№ на схеме:43

Наименование:Valve, check

Каталожный номер:B220401000589

Комплект:1

Примечание:
