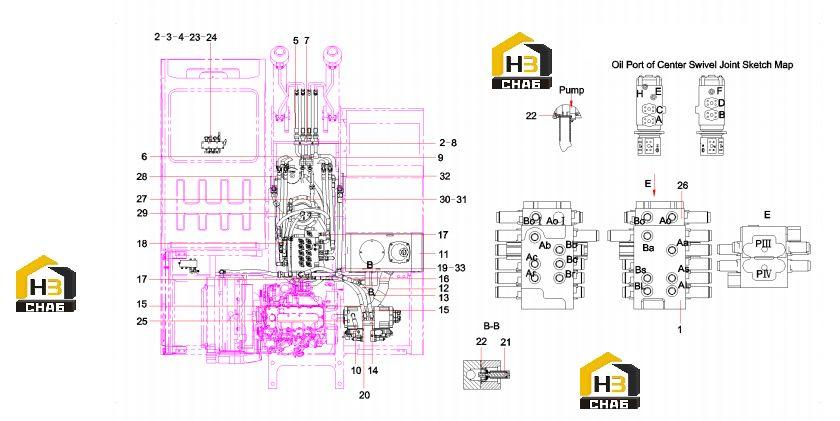

Трубопровод гидравлической системы (часть 1) 10790399

← Комплектующие экскаватора sy135c8i3k(eu).1 13267763 Трубопровод гидравлической системы (часть 2) 10790399 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Multiple valve

Каталожный номер:60219441

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:110

Примечание:

№ на схеме:3

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:14

Примечание:

№ на схеме:4

Наименование:Block, shuttle valve

Каталожный номер:B220401000739

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103005717

Комплект:4

Примечание:

№ на схеме:6

Наименование:Tube, head end, boom cylinder

Каталожный номер:10165805

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp, pipe

Каталожный номер:A820101344841

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw M10x80GB70.1 10.9

Каталожный номер:A210204000358

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pipe, rod end, boom cylinder

Каталожный номер:10165806

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103001113

Комплект:1

Примечание:

№ на схеме:11

Наименование:Tank GP, hydraulic

Каталожный номер:A810201010298

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose, rubber, oil suction

Каталожный номер:A820606020616

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hoop

Каталожный номер:A210855000014

Комплект:4

Примечание:

№ на схеме:14

Наименование:Flange, split

Каталожный номер:B210780000007

Комплект:4

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:B230103005239

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103008550

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000029

Комплект:3

Примечание:

№ на схеме:18

Наименование:Hose, rubber

Каталожный номер:B230103001239

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:26

Примечание:

№ на схеме:20

Наименование:Hose,rubber

Каталожный номер:60026304

Комплект:1

Примечание:

№ на схеме:21

Наименование:Valve, check

Каталожный номер:B220401000590

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:B230101000038

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:8

Примечание:

№ на схеме:24

Наименование:Plate, mounting, shuttle valve

Каталожный номер:10790354

Комплект:2

Примечание:

№ на схеме:25

Наименование:Screw M16x45GB70.1 10.9

Каталожный номер:A210204000232

Комплект:4

Примечание:

№ на схеме:26

Наименование:Valve GP, hydraulic control

Каталожный номер:60016086

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose, rubber

Каталожный номер:B230103000376

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose, rubber

Каталожный номер:B230103000373

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose, rubber

Каталожный номер:B230103003452

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose, rubber

Каталожный номер:B230103002532

Комплект:1

Примечание:

№ на схеме:31

Наименование:Block

Каталожный номер:11938003

Комплект:2

Примечание:

№ на схеме:32

Наименование:Plate

Каталожный номер:11938015

Комплект:2

Примечание:

№ на схеме:33

Наименование:Connector

Каталожный номер:10662605

Комплект:2

Примечание:
