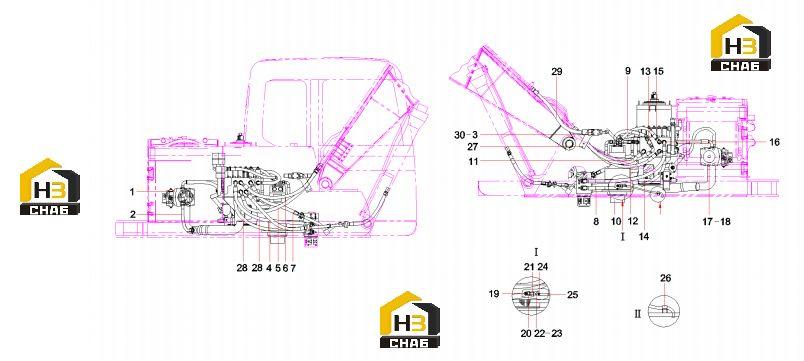

Трубопровод гидравлической системы 10790399

← Трубопровод гидравлической системы (часть 2) 10790399 Клапан распределительный 60219441 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pump, plunger

Каталожный номер:B220301000534

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:B230103002177

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M8x80GB5783

Каталожный номер:A210111000097

Комплект:8

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103006439

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103006441

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber Hose

Каталожный номер:B230103001830

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103007774

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:B230103007775

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:B230103006437

Комплект:1

Примечание:

№ на схеме:10

Наименование:Reducer GP

Каталожный номер:B229900002718

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103003627

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rubber Hose4SP16-DKOL

Каталожный номер:12753676

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:B210780000021

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket, main valve

Каталожный номер:11556102

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:B230103006435

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector, pipe

Каталожный номер:B210780001310

Комплект:5

Примечание:

№ на схеме:17

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:8

Примечание:

№ на схеме:18

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:10

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:A820205002283

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:B210780001426

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:10137010

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:23

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:24

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose, oil outlet

Каталожный номер:10192981

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cable clamp

Каталожный номер:A230200000167

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw M10x45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:8

Примечание:

№ на схеме:28

Наименование:Hose, rubber

Каталожный номер:B230103006440

Комплект:2

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:21010011

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:8

Примечание:
