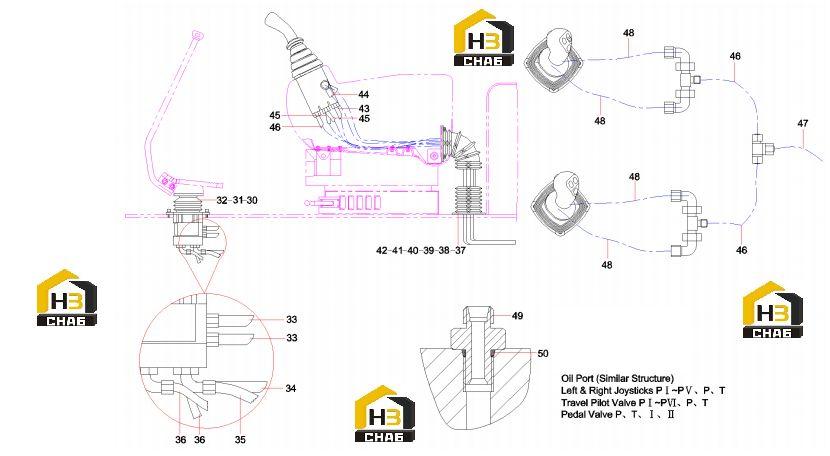

Трубопровод джойстиков управления гидравлической системы 10790406

← Трубопровод гидравлической системы 10790406 Соединения гидравлического трубопровода 10790406 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:30

Наименование:Washer

Каталожный номер:-

Комплект:10

Примечание:Modification or other

№ на схеме:31

Наименование:Screw M10x25GB70.1 10.9

Каталожный номер:23000066

Комплект:6

Примечание:

№ на схеме:32

Наименование:Pilot-control Valve

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:32

Наименование:Valve, foot

Каталожный номер:60004101

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:B230103004256

Комплект:2

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:B230103002001

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose

Каталожный номер:B230103002705

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose, rubber

Каталожный номер:B230103000897

Комплект:2

Примечание:

№ на схеме:37

Наименование:Flange

Каталожный номер:11550471

Комплект:1

Примечание:

№ на схеме:38

Наименование:Flange

Каталожный номер:A820601990304

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bolt M6x12GB5783

Каталожный номер:A210111000078

Комплект:20

Примечание:

№ на схеме:40

Наименование:Washer

Каталожный номер:-

Комплект:20

Примечание:Modification or other

№ на схеме:41

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:1

Примечание:

№ на схеме:42

Наименование:Bellows

Каталожный номер:11550566

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hose, rubber

Каталожный номер:A831211120000

Комплект:7

Примечание:

№ на схеме:44

Наименование:Hose

Каталожный номер:B230103002264

Комплект:2

Примечание:

№ на схеме:45

Наименование:Hose

Каталожный номер:B230103001434

Комплект:2

Примечание:

№ на схеме:46

Наименование:Hose

Каталожный номер:B230103000982

Комплект:7

Примечание:

№ на схеме:47

Наименование:Hose

Каталожный номер:B230103002709

Комплект:1

Примечание:

№ на схеме:48

Наименование:Hose, rubber

Каталожный номер:B230103001376

Комплект:4

Примечание:

№ на схеме:49

Наименование:Connector

Каталожный номер:A820205000940

Комплект:26

Примечание:

№ на схеме:50

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:26

Примечание:
