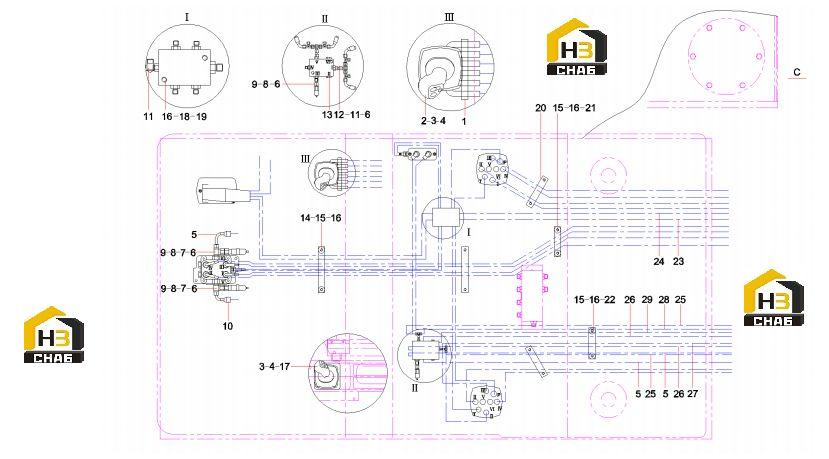

Трубопровод гидравлической системы 10790406

← Трубопровод пилотный 10790418 Трубопровод джойстиков управления гидравлической системы 10790406 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:12

Примечание:

№ на схеме:2

Наименование:Pilot-control Valve

Каталожный номер:60182504

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plate

Каталожный номер:A229900001027

Комплект:2

Примечание:

№ на схеме:4

Наименование:Cover, rubber

Каталожный номер:A230199000093

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103001456

Комплект:3

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:5

Примечание:

№ на схеме:7

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:6

Примечание:

№ на схеме:8

Наименование:Adapter, relay

Каталожный номер:A820205000944

Комплект:3

Примечание:

№ на схеме:9

Наименование:Relay, pressure

Каталожный номер:A240700000548

Комплект:3

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103003547

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:16

Примечание:

№ на схеме:12

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:5

Примечание:

№ на схеме:13

Наименование:Plug, screw

Каталожный номер:B210780000164

Комплект:4

Примечание:

№ на схеме:14

Наименование:Clamp, pipe

Каталожный номер:A820101117104

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:10

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:-

Комплект:10

Примечание:Modification or other

№ на схеме:17

Наименование:Pilot-control Valve

Каталожный номер:60182503

Комплект:1

Примечание:

№ на схеме:18

Наименование:Block, PT

Каталожный номер:12053111

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screw M8x70GB70.1

Каталожный номер:A210204000151

Комплект:4

Примечание:

№ на схеме:20

Наименование:Clamp, pipe

Каталожный номер:A820101343167

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp, pipe

Каталожный номер:A820101117116

Комплект:2

Примечание:

№ на схеме:22

Наименование:Clamp, pipe

Каталожный номер:10379080

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rubber Hose

Каталожный номер:B230103006653

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103003202

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:B230103008479

Комплект:2

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:21026928

Комплект:2

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:B230103000895

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:B230103002695

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:B230103002707

Комплект:1

Примечание:
