Соединения гидравлического трубопровода 10790406

Соединения гидравлического трубопровода 10790406

← Трубопровод джойстиков управления гидравлической системы 10790406 Клапан контрольно-регулирующий 60004101 →

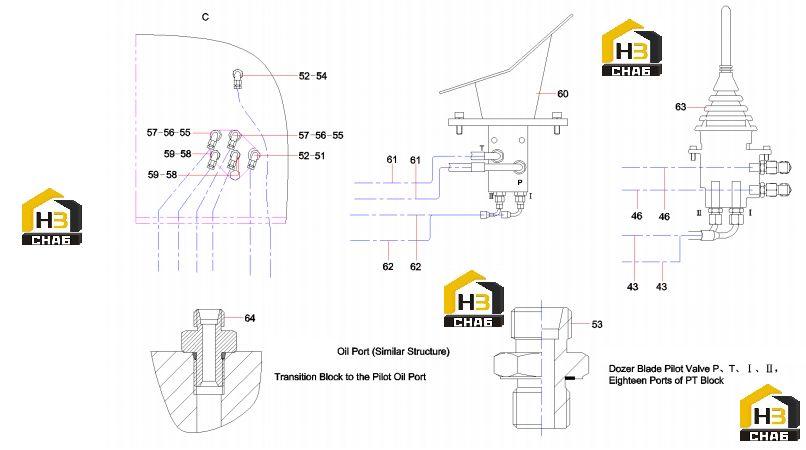

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:43
Наименование:Hose, rubber
Каталожный номер:A831211120000
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Hose
Каталожный номер:B230103000982
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Connector
Каталожный номер:A820205000837
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:O-ring
Каталожный номер:A229900001581
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:Connector, pipe
Каталожный номер:B210780000176
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:Connector
Каталожный номер:A820205000836
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:Connector, pipe
Каталожный номер:B210780000024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:O-ring 16.7x3.5JISB2401
Каталожный номер:A230101000243
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:Connector
Каталожный номер:A820205000838
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:58
Наименование:O-ring 10.9x2.3(JISB2401)
Каталожный номер:A230101000247
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:59
Наименование:Connector
Каталожный номер:A820205000839
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:60
Наименование:Valve, foot
Каталожный номер:B220401000848
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:61
Наименование:Hose, rubber
Каталожный номер:B230103001359
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:Hose
Каталожный номер:B230103000939
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:63
Наименование:Valve, pilot
Каталожный номер:B229900001009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:64
Наименование:Connector, pipe
Каталожный номер:B210780000847
Комплект:2
Примечание:
