Узел стрелы 12927435

← Цилиндр отвала 60199327 Крепления стрелы и гидроцилиндров 12927435 →

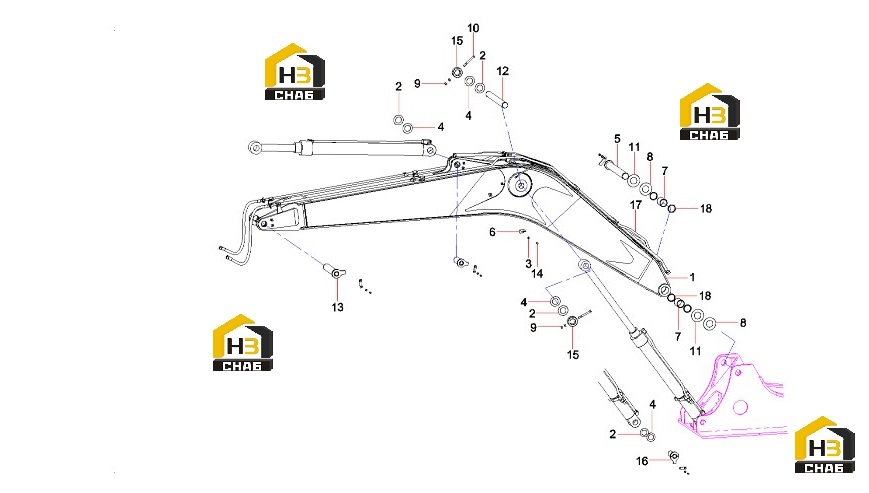

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Boom SY135C8I2K.3.2E

Каталожный номер:12924722

Комплект:1

Примечание:

№ на схеме:2

Наименование:Shim

Каталожный номер:10167594

Комплект:14

Примечание:

№ на схеме:3

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gasket

Каталожный номер:10167595

Комплект:14

Примечание:

№ на схеме:5

Наименование:Lock pin

Каталожный номер:12329009

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket, lamp

Каталожный номер:A820101322531

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve, shaft

Каталожный номер:A820202005378

Комплект:2

Примечание:

№ на схеме:8

Наименование:Shim

Каталожный номер:A820102010793

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nut M20GB6170

Каталожный номер:A210307000005

Комплект:12

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210110000352

Комплект:4

Примечание:

№ на схеме:11

Наименование:Shim

Каталожный номер:10167592

Комплект:2

Примечание:

№ на схеме:12

Наименование:Roll, pin

Каталожный номер:A820202005382

Комплект:1

Примечание:

№ на схеме:13

Наименование:Lock pin

Каталожный номер:12329011

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M16x30GB5783 10.9

Каталожный номер:A210111000263

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sleeve, fixing

Каталожный номер:A810312019067

Комплект:2

Примечание:

№ на схеме:16

Наименование:Roll, pin

Каталожный номер:A810312110116

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pipeline, work equipment

Каталожный номер:12918860

Комплект:1

Примечание:

№ на схеме:18

Наименование:Seal, oil, MSM

Каталожный номер:B230101001126

Комплект:2

Примечание:
