Крепления стрелы и гидроцилиндров 12927435

Крепления стрелы и гидроцилиндров 12927435

← Узел стрелы 12927435 Ковш в сборе 12927435 →

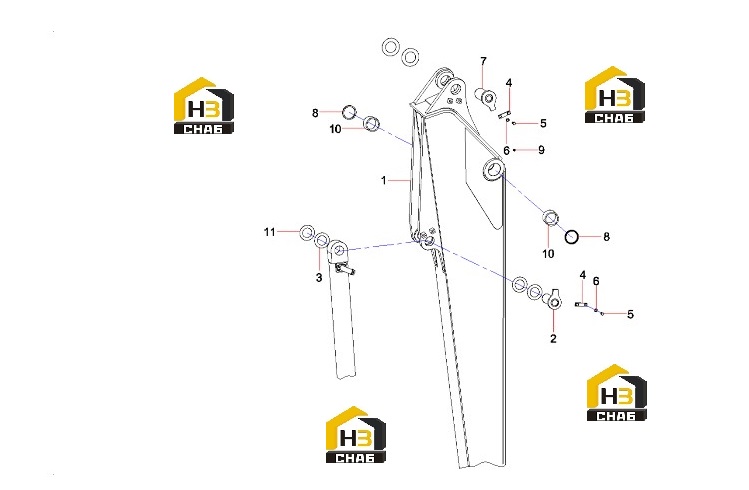

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Arm SY135C8I2K.3.3E
Каталожный номер:12924751
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Roll, pin
Каталожный номер:A810312110107
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Shim
Каталожный номер:A820102010791
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plate, fixing
Каталожный номер:A810312019061
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M12x30GB578310.9
Каталожный номер:A210111000202
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 12GB93
Каталожный номер:A210401000002
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Roll, pin
Каталожный номер:A810312110108
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Seal, oil, WD
Каталожный номер:-
Комплект:4
Примечание:Modification or other
0 ₽
шт
№ на схеме:9
Наименование:Fitting, grease
Каталожный номер:B229900000686
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Sleeve, shaft
Каталожный номер:A820202005383
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Shim
Каталожный номер:10167602
Комплект:4
Примечание:
