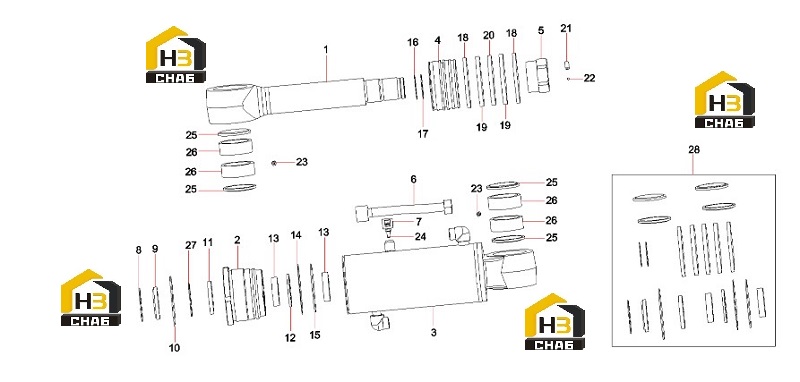

Цилиндр отвала 60199327

← Подшипник поворотный a810401990268 Узел стрелы 12927435 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod, piston

Каталожный номер:60080500

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sleeve, guide

Каталожный номер:60208571

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder block

Каталожный номер:60080458

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piston

Каталожный номер:60080493

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:60080521

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe AS, oil

Каталожный номер:60080533

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:60080508

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, retaining

Каталожный номер:60080427

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, dust

Каталожный номер:A880808070036

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:B230101001473

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, seal

Каталожный номер:60208583

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, buffer

Каталожный номер:60038847

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, guide

Каталожный номер:60080417

Комплект:2

Примечание:

№ на схеме:14

Наименование:Ring, retaining

Каталожный номер:60080407

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:A880802010078

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, retaining

Каталожный номер:60080408

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring 56.74x3.53

Каталожный номер:A230101000628

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, contaminant

Каталожный номер:60065216

Комплект:2

Примечание:

№ на схеме:19

Наименование:Ring, guide

Каталожный номер:60065336

Комплект:2

Примечание:

№ на схеме:20

Наименование:Ring, seal

Каталожный номер:60080518

Комплект:1

Примечание:

№ на схеме:21

Наименование:Set screw, socket head

Каталожный номер:60020647

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ball, steel

Каталожный номер:60080467

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cup, oil

Каталожный номер:A880899010002

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M8x16GB5783

Каталожный номер:A210111000088

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring, dust

Каталожный номер:A880808070019

Комплект:4

Примечание:

№ на схеме:26

Наименование:Sleeve, shaft

Каталожный номер:60072316

Комплект:4

Примечание:

№ на схеме:27

Наименование:Ring, retainer, switch

Каталожный номер:60080511

Комплект:1

Примечание:

№ на схеме:28

Наименование:Repair kit, dozer blade cylinder

Каталожный номер:60082867

Комплект:1

Примечание:
