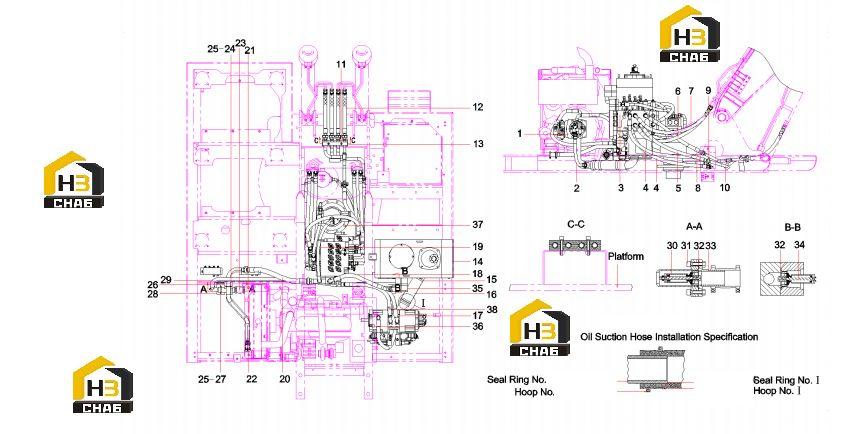

Система гидравлическая (часть 1) 10169508

← Устройство поворотной платформы 10180252 Система гидравлическая (часть 2) 10169508 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pump, plunger

Каталожный номер:B220301000534

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:B230103002177

Комплект:1

Примечание:

№ на схеме:3

Наименование:Multiple valve

Каталожный номер:60219441

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103006438

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103006439

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103006441

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103001830

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:B230103005603

Комплект:1

Примечание:

№ на схеме:9

Наименование:Tube, head end, boom cylinder

Каталожный номер:10165805

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe, rod end, boom cylinder

Каталожный номер:10165806

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000345

Комплект:6

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:B230103005717

Комплект:4

Примечание:

№ на схеме:13

Наименование:Clamp, pipe

Каталожный номер:A820101344841

Комплект:2

Примечание:

№ на схеме:14

Наименование:Tank GP, hydraulic

Каталожный номер:A810201010298

Комплект:1

Примечание:

№ на схеме:15

Наименование:Anchor ear, T-type

Каталожный номер:A210855000052

Комплект:4

Примечание:

№ на схеме:16

Наименование:Hose, oil suction

Каталожный номер:A820606020546

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103004360

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103008550

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:B230103003315

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103004054

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pipe, oil return

Каталожный номер:10165810

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector, soft

Каталожный номер:B229900002750

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp, pipe

Каталожный номер:A229900004566

Комплект:1

Примечание:

№ на схеме:24

Наименование:U-bolt

Каталожный номер:A820301017374

Комплект:1

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:A210307000012

Комплект:8

Примечание:

№ на схеме:26

Наименование:Plate

Каталожный номер:A820101345202

Комплект:1

Примечание:

№ на схеме:27

Наименование:U-bolt

Каталожный номер:A820301017131

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plate, mounting, pipe clamp

Каталожный номер:10141478

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pipe, oil return

Каталожный номер:10266663

Комплект:1

Примечание:

№ на схеме:30

Наименование:Valve, check

Каталожный номер:B220401000589

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:A210204000364

Комплект:2

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:B230101000366

Комплект:3

Примечание:

№ на схеме:33

Наименование:Flange

Каталожный номер:A810201024215

Комплект:1

Примечание:

№ на схеме:34

Наименование:Valve, check

Каталожный номер:B220401000590

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pipe, oil return

Каталожный номер:10225831

Комплект:1

Примечание:

№ на схеме:36

Наименование:False

Каталожный номер:A210204000232

Комплект:4

Примечание:M16x45GB70.1 10.9

№ на схеме:37

Наименование:Washer

Каталожный номер:A210401000003

Комплект:9

Примечание:

№ на схеме:38

Наименование:Hose

Каталожный номер:B230103001232

Комплект:1

Примечание:
