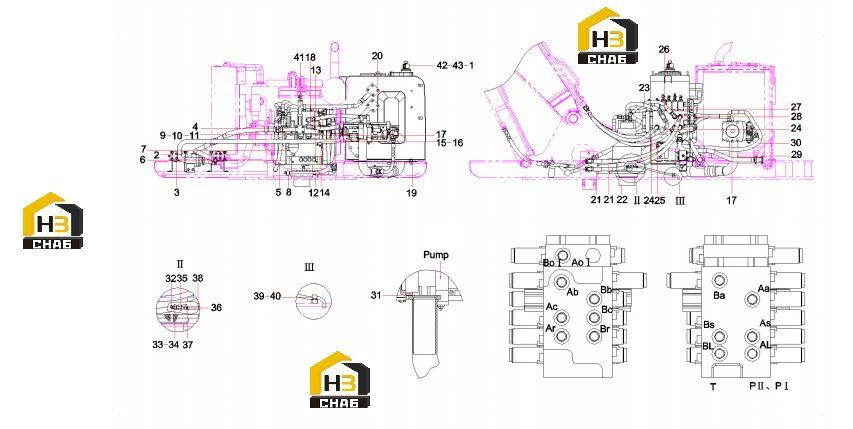

Система гидравлическая (часть 2) 10169508

← Система гидравлическая (часть 1) 10169508 Соединения гидравлической системы 10169508 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve, breather

Каталожный номер:60049793

Комплект:1

Примечание:

№ на схеме:2

Наименование:Block, shuttle valve

Каталожный номер:B220401000739

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:6

Примечание:

№ на схеме:4

Наименование:Pipe, oil return

Каталожный номер:10226395

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000004

Комплект:9

Примечание:

№ на схеме:6

Наименование:Bracket, main valve

Каталожный номер:10165814

Комплект:1

Примечание:

№ на схеме:7

Наименование:Valve, solenoid, directional

Каталожный номер:60060839

Комплект:1

Примечание:

№ на схеме:8

Наименование:Dowel, swing mechanism

Каталожный номер:10570332

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:21027533

Комплект:3

Примечание:M12x55GB70.1 10.9

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000002

Комплект:13

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210307000001

Комплект:3

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000312

Комплект:9

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000295

Комплект:2

Примечание:

№ на схеме:14

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210204000355

Комплект:2

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:17

Наименование:False

Каталожный номер:A210204000337

Комплект:5

Примечание:M12x30GB70.1 10.9

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000029

Комплект:3

Примечание:

№ на схеме:19

Наименование:False

Каталожный номер:A210204000198

Комплект:9

Примечание:M16x35GB70.1 10.9

№ на схеме:20

Наименование:Screw

Каталожный номер:A210204000336

Комплект:8

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:B230103007775

Комплект:2

Примечание:

№ на схеме:22

Наименование:Reducer GP

Каталожный номер:B229900002718

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:B230103006437

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose, rubber

Каталожный номер:B230103003627

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:B230103006436

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connector, pipe

Каталожный номер:B210780000021

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:B230103005606

Комплект:1

Примечание:

№ на схеме:28

Наименование:Connector, pipe

Каталожный номер:B210780001310

Комплект:3

Примечание:

№ на схеме:29

Наименование:Pipe, oil suction

Каталожный номер:A810201012043

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose, rubber

Каталожный номер:B230103002446

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-ring

Каталожный номер:B230101000038

Комплект:1

Примечание:

№ на схеме:32

Наименование:Connector

Каталожный номер:A820205002283

Комплект:1

Примечание:

№ на схеме:33

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:34

Наименование:Connector

Каталожный номер:B210780001426

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:10137010

Комплект:1

Примечание:

№ на схеме:36

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hoop, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:38

Наименование:Hose, oil outlet

Каталожный номер:10192981

Комплект:1

Примечание:

№ на схеме:39

Наименование:Cable clamp

Каталожный номер:A230200000167

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:1

Примечание:

№ на схеме:41

Наименование:Connector, pipe

Каталожный номер:B210780000838

Комплект:1

Примечание:

№ на схеме:42

Наименование:Screw

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:43

Наименование:Washer

Каталожный номер:A210405000006

Комплект:4

Примечание:
