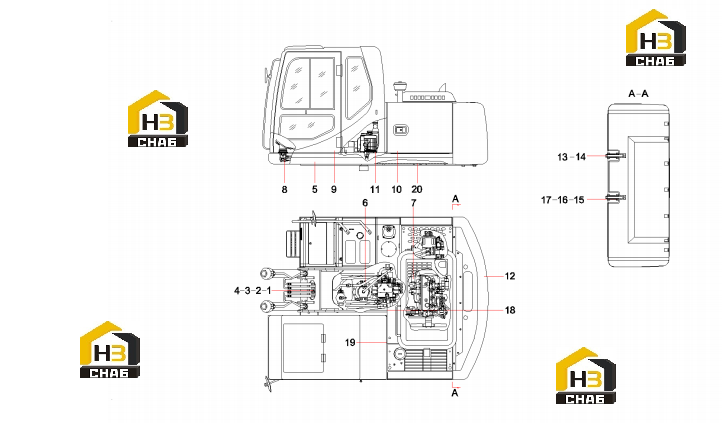

Устройство поворотной платформы 10180252

← Компоненты основные экскаватора sy135c8 10173505 Система гидравлическая (часть 1) 10169508 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:5

Наименование:Platform AS, swing

Каталожный номер:A810302050305

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipeline, main, hydraulic

Каталожный номер:10169508

Комплект:1

Примечание:

№ на схеме:7

Наименование:Power train

Каталожный номер:11925911

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipeline AS, pilot

Каталожный номер:10173301

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cab AS

Каталожный номер:11926619

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover GP

Каталожный номер:10206667

Комплект:1

Примечание:

№ на схеме:11

Наименование:Air conditioning system

Каталожный номер:10179470

Комплект:1

Примечание:

№ на схеме:12

Наименование:Counterweight GP

Каталожный номер:10706010

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210110000448

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210444000004

Комплект:4

Примечание:

№ на схеме:15

Наименование:Shim

Каталожный номер:A820101327187

Комплект:2

Примечание:

№ на схеме:16

Наименование:Shim, adjusting

Каталожный номер:11664456

Комплект:4

Примечание:

№ на схеме:17

Наименование:Shim, adjusting

Каталожный номер:11664457

Комплект:4

Примечание:

№ на схеме:18

Наименование:Sheath

Каталожный номер:10613201

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sheath

Каталожный номер:11225693

Комплект:3

Примечание:

№ на схеме:20

Наименование:general assembly of bottom sealing

Каталожный номер:12709636

Комплект:1

Примечание:
