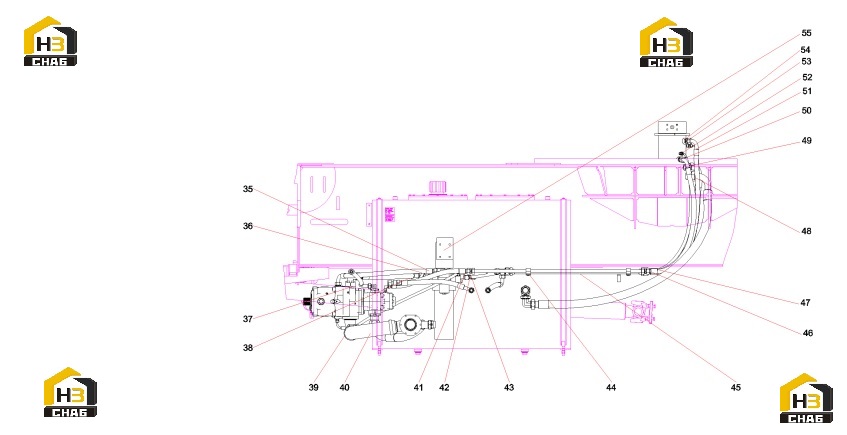

Узел трубопровода ходовой части 13424311 (часть 2)

← Узел трубопровода ходовой части 13424311 (часть 1) Насос гидравлический sym5453jw.7.1d.2 13421572 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:35

Наименование:Hose Assembly

Каталожный номер:B230103000305

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose Assembly

Каталожный номер:B230103000122

Комплект:1

Примечание:

№ на схеме:37

Наименование:Fitting, Elbow

Каталожный номер:A229900003567

Комплект:1

Примечание:

№ на схеме:38

Наименование:Hose Assembly

Каталожный номер:B230103002907

Комплект:1

Примечание:

№ на схеме:39

Наименование:T-type Clamp 81-90

Каталожный номер:A229900003759

Комплект:2

Примечание:

№ на схеме:40

Наименование:Hose Assembly, Suction

Каталожный номер:12559403

Комплект:1

Примечание:

№ на схеме:41

Наименование:Rubber hose 2SN8-DKOL-DKOL90-850

Каталожный номер:B230103000481

Комплект:1

Примечание:

№ на схеме:42

Наименование:Fitting, Elbow

Каталожный номер:B210780001241

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hose Assembly

Каталожный номер:21030663

Комплект:1

Примечание:

№ на схеме:44

Наименование:Nut

Каталожный номер:60202487

Комплект:12

Примечание:

№ на схеме:45

Наименование:Steel tube assembly SYM5453JW.7.1D.7

Каталожный номер:13422107

Комплект:1

Примечание:

№ на схеме:46

Наименование:Hose, rubber

Каталожный номер:B230103002908

Комплект:1

Примечание:

№ на схеме:47

Наименование:Hose Assembly

Каталожный номер:B230103001595

Комплект:1

Примечание:

№ на схеме:48

Наименование:Fitting, Adapter

Каталожный номер:B210780000055

Комплект:1

Примечание:

№ на схеме:49

Наименование:Fitting, Adapter

Каталожный номер:B210780000053

Комплект:1

Примечание:

№ на схеме:50

Наименование:Hose Assembly

Каталожный номер:B230103000462

Комплект:1

Примечание:

№ на схеме:51

Наименование:Hose, rubber

Каталожный номер:B230103003734

Комплект:1

Примечание:

№ на схеме:52

Наименование:Fitting, adapter

Каталожный номер:B210780000036

Комплект:2

Примечание:

№ на схеме:53

Наименование:Fitting, Adapter

Каталожный номер:A229900002581

Комплект:2

Примечание:

№ на схеме:54

Наименование:Rubber Hose

Каталожный номер:B230103007329

Комплект:1

Примечание:

№ на схеме:55

Наименование:Filter support assembly SYM5453JW.7.1D.3

Каталожный номер:13422069

Комплект:1

Примечание:
