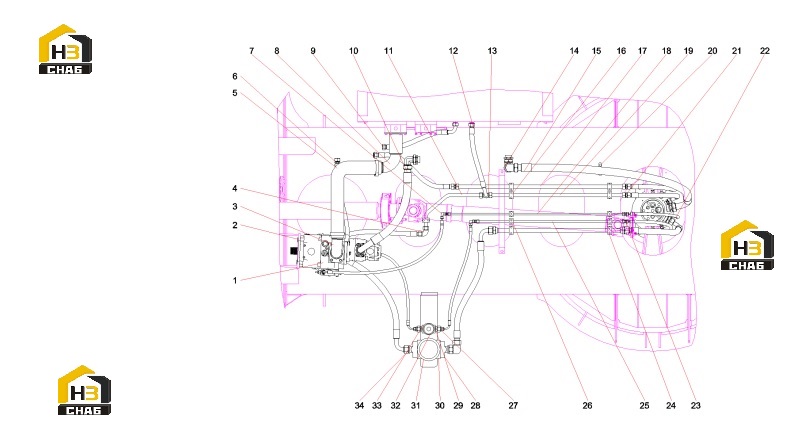

Узел трубопровода ходовой части 13424311 (часть 1)

← Бак гидравлический sym5453jw.7.7 12633377 Узел трубопровода ходовой части 13424311 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydraulic pump assembly SYM5453JW.7.1D.2

Каталожный номер:13421572

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210405000003

Комплект:2

Примечание:

№ на схеме:3

Наименование:Oil pump oil suction flange SYM5453JW.7.

Каталожный номер:13422063

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fitting, Elbow

Каталожный номер:24001406

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose Assembly 2SN16-DKOL-DKOL90-650 Q/S

Каталожный номер:B230103000394

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fitting, Adapter

Каталожный номер:21008728

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fitting, elbow

Каталожный номер:B210780000636

Комплект:3

Примечание:

№ на схеме:8

Наименование:Oil suction steel tube SYM5453JW.7.1D.1

Каталожный номер:13422065

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:B230103000960

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose Assembly

Каталожный номер:B230103006425

Комплект:1

Примечание:

№ на схеме:11

Наименование:Steel tube assembly SYM5453JW.7.1D.9

Каталожный номер:13422099

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose Assembly

Каталожный номер:B230103001556

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fitting, Tee

Каталожный номер:B229900003532

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fitting, Elbow

Каталожный номер:21050783

Комплект:3

Примечание:

№ на схеме:15

Наименование:Hose Assembly

Каталожный номер:B230103005975

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002420

Комплект:5

Примечание:

№ на схеме:17

Наименование:Steel tube assembly SYM5453JW.7.1D.5

Каталожный номер:13422080

Комплект:1

Примечание:

№ на схеме:18

Наименование:Steel tube assembly SYM5453JW.7.1D.8

Каталожный номер:13422091

Комплект:1

Примечание:

№ на схеме:19

Наименование:Steel tube assembly SYM5453JW.7.1D.6

Каталожный номер:13422083

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clamp, Line, Padded

Каталожный номер:60188015

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fitting, Adapter

Каталожный номер:24001352

Комплект:3

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:B230103000467

Комплект:2

Примечание:

№ на схеме:23

Наименование:Fitting, Adapter

Каталожный номер:21008727

Комплект:4

Примечание:

№ на схеме:24

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002040

Комплект:2

Примечание:

№ на схеме:25

Наименование:Steel assembly SYM5453JW.7.1D.4

Каталожный номер:13422077

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp, Tube, Single

Каталожный номер:B210851000001

Комплект:4

Примечание:

№ на схеме:27

Наименование:Fitting, Adapter

Каталожный номер:21032221

Комплект:2

Примечание:

№ на схеме:28

Наименование:Flange, Split

Каталожный номер:B210780000005

Комплект:4

Примечание:

№ на схеме:29

Наименование:Connector, pipe

Каталожный номер:B210780000421

Комплект:2

Примечание:

№ на схеме:30

Наименование:Filter

Каталожный номер:B222100000317

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:A210204000021

Комплект:8

Примечание:

№ на схеме:32

Наименование:Screw M6x20 GB70.1

Каталожный номер:A210204000131

Комплект:4

Примечание:

№ на схеме:33

Наименование:Filter Assembly

Каталожный номер:B229900000138

Комплект:1

Примечание:

№ на схеме:34

Наименование:Fitting, Adapter

Каталожный номер:10022863

Комплект:2

Примечание:
