Бак гидравлический sym5453jw.7.7 12633377

Бак гидравлический sym5453jw.7.7 12633377

← Трубопровод передней выносной опоры sym5463jd3.7.3 13482763 Узел трубопровода ходовой части 13424311 (часть 1) →

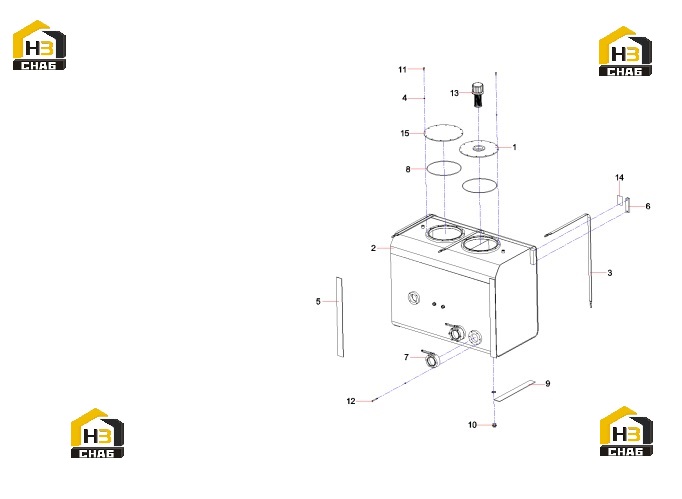

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cover, Breather
Каталожный номер:10009734
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hydraulic Fuel Tank Body SYM5453JW.7.7.1
Каталожный номер:13693439
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hydraulic oil tank fastener assem. SYM54
Каталожный номер:13613989
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000017
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pad, Rubber
Каталожный номер:12633375
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Gauge, Oil Level
Каталожный номер:A250100000043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Valve, Ball
Каталожный номер:60188476
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring
Каталожный номер:A210609000326
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pad, Rubber
Каталожный номер:12633376
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plug, Screw
Каталожный номер:B210399000008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:A210108000097
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Filter, Air
Каталожный номер:24001922
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Decal, Caution, Oil Level
Каталожный номер:13673372
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Cover Plate
Каталожный номер:10866460
Комплект:1
Примечание:
