Трубопровод передней выносной опоры sym5463jd3.7.3 13482763

← Блок клапана главного управления 60184976 Бак гидравлический sym5453jw.7.7 12633377 →

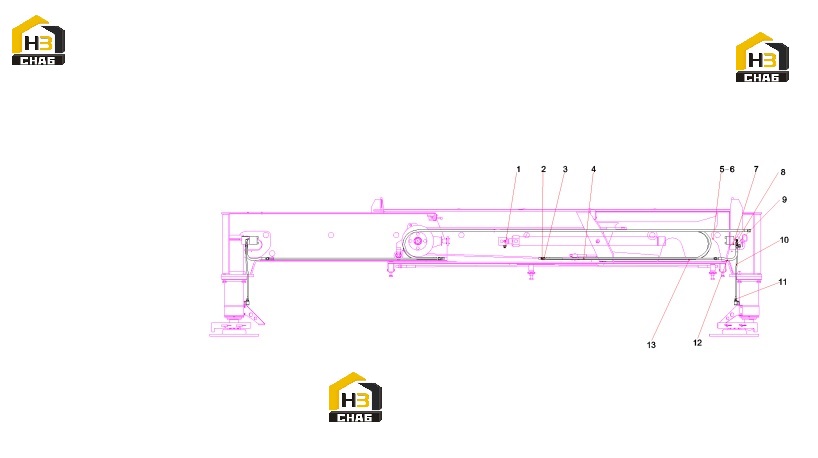

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fitting, elbow

Каталожный номер:B210780000636

Комплект:2

Примечание:

№ на схеме:2

Наименование:Fitting, elbow

Каталожный номер:B210780000024

Комплект:4

Примечание:

№ на схеме:3

Наименование:Fitting, Bulkhead Elbow

Каталожный номер:B210780000100

Комплект:4

Примечание:

№ на схеме:4

Наименование:Steel tube assembly SYM5463JD3.7.4.2

Каталожный номер:13482264

Комплект:4

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210204000012

Комплект:8

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:7

Наименование:Valve Assembly, Holding

Каталожный номер:B222200000021

Комплект:2

Примечание:

№ на схеме:8

Наименование:Fitting, Adapter

Каталожный номер:B210780000232

Комплект:4

Примечание:

№ на схеме:9

Наименование:Fitting, adapter

Каталожный номер:B210780000036

Комплект:2

Примечание:

№ на схеме:10

Наименование:Steel tube assembly SYM5453JW.7.3.1

Каталожный номер:12762582

Комплект:2

Примечание:

№ на схеме:11

Наименование:Fitting, Adapter

Каталожный номер:B210780000037

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose Assembly

Каталожный номер:B230103004138

Комплект:4

Примечание:

№ на схеме:13

Наименование:Hose Assembly

Каталожный номер:B230103001371

Комплект:4

Примечание:
