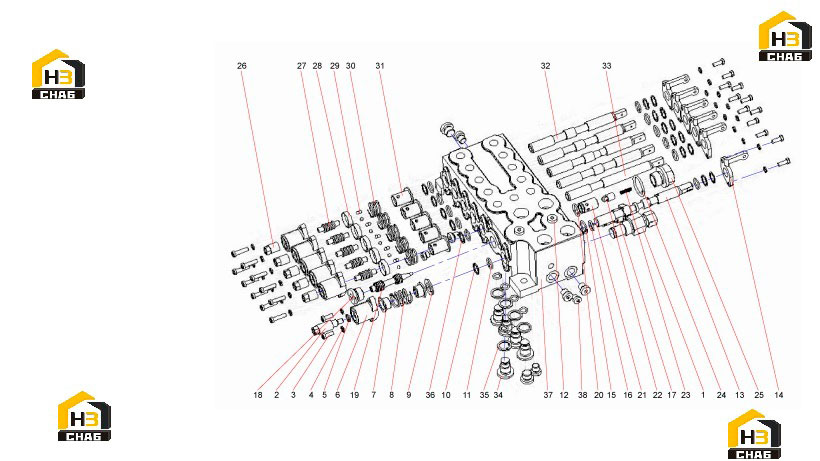

Блок клапана главного управления 60184976

← Клапан многоходовой sym5453jw.7.2a.1 12759108 Трубопровод передней выносной опоры sym5463jd3.7.3 13482763 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Relief Valve

Каталожный номер:60251579

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:60251565

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:A210204000130

Комплект:24

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000016

Комплект:24

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000017

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cap

Каталожный номер:60251570

Комплект:6

Примечание:

№ на схеме:7

Наименование:Retainer, Spring

Каталожный номер:60251569

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spring

Каталожный номер:60251568

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gland

Каталожный номер:60251567

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, Retainer

Каталожный номер:60251559

Комплект:18

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:24002612

Комплект:12

Примечание:

№ на схеме:12

Наименование:Plug, ED

Каталожный номер:60251562

Комплект:8

Примечание:

№ на схеме:13

Наименование:Tappet, Valve

Каталожный номер:60251553

Комплект:8

Примечание:

№ на схеме:14

Наименование:Plate, Support

Каталожный номер:60251566

Комплект:6

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:29011303

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:29011295

Комплект:6

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:60251554

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plug, ED

Каталожный номер:60251563

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spool, Valve

Каталожный номер:60251555

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:A210608000031

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cartridge, Valve

Каталожный номер:60251571

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spool, Valve

Каталожный номер:60251572

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring

Каталожный номер:60251573

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:60251551

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cover

Каталожный номер:60251574

Комплект:1

Примечание:

№ на схеме:26

Наименование:Adapter, Spline

Каталожный номер:60251564

Комплект:5

Примечание:

№ на схеме:27

Наименование:Rod

Каталожный номер:60251576

Комплект:5

Примечание:

№ на схеме:28

Наименование:Sleeve

Каталожный номер:60251578

Комплект:5

Примечание:

№ на схеме:29

Наименование:Ball, Steel

Каталожный номер:60107563

Комплект:15

Примечание:

№ на схеме:30

Наименование:Spring

Каталожный номер:60251577

Комплект:5

Примечание:

№ на схеме:31

Наименование:Bushing

Каталожный номер:60251575

Комплект:5

Примечание:

№ на схеме:32

Наименование:Tappet, Valve

Каталожный номер:60251557

Комплект:4

Примечание:

№ на схеме:33

Наименование:Tappet, Valve

Каталожный номер:60251558

Комплект:1

Примечание:

№ на схеме:34

Наименование:Plug

Каталожный номер:60251556

Комплект:5

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:A210434000009

Комплект:5

Примечание:

№ на схеме:36

Наименование:Plug, ED

Каталожный номер:60251561

Комплект:3

Примечание:

№ на схеме:37

Наименование:Housing, Valve

Каталожный номер:60251552

Комплект:1

Примечание:

№ на схеме:38

Наименование:Plug, ED

Каталожный номер:60251560

Комплект:2

Примечание:
