Насос гидравлический sym5453jw.7.1d.2 13421572

Насос гидравлический sym5453jw.7.1d.2 13421572

← Узел трубопровода ходовой части 13424311 (часть 2) Насос шестеренный 60250775 →

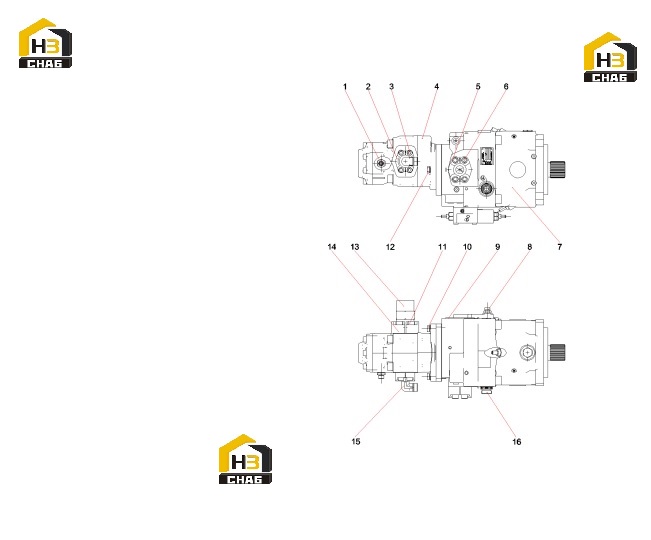

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fitting, Adapter
Каталожный номер:B210780000698
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Flange, Split
Каталожный номер:B210780000244
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw
Каталожный номер:A210204000181
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pump, Gear, Double Section
Каталожный номер:60250775
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Flange, Split
Каталожный номер:B210780000004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:A210204000024
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pump, Plunger
Каталожный номер:13404181
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fitting, adapter
Каталожный номер:B210780000036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:A210609000166
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:A210111000042
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw M12x35 GB70.1
Каталожный номер:A210204000022
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210401000002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Fitting, Adapter, Flange
Каталожный номер:B210780001747
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Flange, Split
Каталожный номер:B210780000249
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Fitting, Elbow
Каталожный номер:A210770000586
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Fitting, adapter
Каталожный номер:B210780000049
Комплект:1
Примечание:
