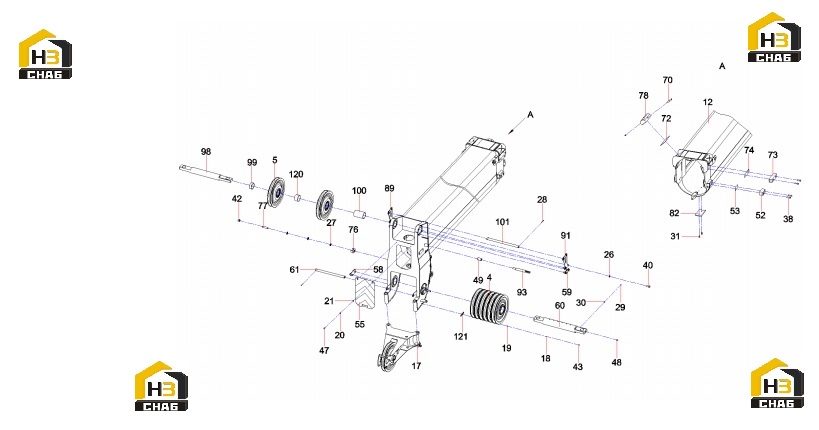

Шкивы стрелы 12607074

← Накладки стрелы 12607074 (часть 3) Механизм телескопический 12606739 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:4

Наименование:Sheave Assembly, Lower

Каталожный номер:10679748

Комплект:6

Примечание:

№ на схеме:5

Наименование:Sheave Assembly

Каталожный номер:10676503

Комплект:2

Примечание:

№ на схеме:12

Наименование:Five-section boom

Каталожный номер:12601582

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pulley rack at boom tip assembly

Каталожный номер:12602258

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000016

Комплект:98

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000017

Комплект:42

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210405000007

Комплект:42

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210401000004

Комплект:16

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210405000008

Комплект:24

Примечание:

№ на схеме:28

Наименование:Pin, Cotter

Каталожный номер:A210491000019

Комплект:4

Примечание:

№ на схеме:29

Наименование:Cap, Grease Fitting

Каталожный номер:A290000001564

Комплект:1

Примечание:

№ на схеме:30

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:9

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:21005016

Комплект:38

Примечание:

№ на схеме:38

Наименование:Screw M12x40 GB70.1

Каталожный номер:A210204000023

Комплект:8

Примечание:

№ на схеме:40

Наименование:Bolt

Каталожный номер:A210111000100

Комплект:16

Примечание:

№ на схеме:42

Наименование:Nut

Каталожный номер:A210307000005

Комплект:8

Примечание:

№ на схеме:43

Наименование:Bolt

Каталожный номер:A210111000078

Комплект:4

Примечание:

№ на схеме:47

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:14

Примечание:

№ на схеме:48

Наименование:Plug, Oil

Каталожный номер:10268523

Комплект:2

Примечание:

№ на схеме:49

Наименование:Support

Каталожный номер:10848293

Комплект:1

Примечание:

№ на схеме:52

Наименование:Wear Pad, Side

Каталожный номер:10041416

Комплект:2

Примечание:

№ на схеме:53

Наименование:Spacer

Каталожный номер:10041418

Комплект:2

Примечание:

№ на схеме:55

Наименование:Plate, Cover

Каталожный номер:10041464

Комплект:1

Примечание:

№ на схеме:58

Наименование:Lock Plate

Каталожный номер:10663875

Комплект:4

Примечание:

№ на схеме:59

Наименование:Lock Plate

Каталожный номер:10663881

Комплект:2

Примечание:

№ на схеме:60

Наименование:Pin, H1

Каталожный номер:13327041

Комплект:1

Примечание:

№ на схеме:61

Наименование:Bar, Tie

Каталожный номер:10664866

Комплект:1

Примечание:

№ на схеме:70

Наименование:Pin, E6

Каталожный номер:13338465

Комплект:8

Примечание:

№ на схеме:72

Наименование:Spacer, 4th Boom Section, Upper

Каталожный номер:11274353

Комплект:2

Примечание:

№ на схеме:73

Наименование:Wear Pad

Каталожный номер:11272709

Комплект:2

Примечание:

№ на схеме:74

Наименование:Spacer

Каталожный номер:11274362

Комплект:2

Примечание:

№ на схеме:76

Наименование:Guide

Каталожный номер:11274364

Комплект:8

Примечание:

№ на схеме:77

Наименование:Set Screw

Каталожный номер:11289758

Комплект:8

Примечание:

№ на схеме:78

Наименование:Wear Pad, 4th Boom Section, Upper

Каталожный номер:11273559

Комплект:2

Примечание:

№ на схеме:82

Наименование:Wear Pad

Каталожный номер:11582611

Комплект:1

Примечание:

№ на схеме:89

Наименование:Bracket, Pin

Каталожный номер:12173108

Комплект:1

Примечание:

№ на схеме:91

Наименование:Lock Plate

Каталожный номер:12173118

Комплект:1

Примечание:

№ на схеме:93

Наименование:Anchor, Cable

Каталожный номер:12173121

Комплект:1

Примечание:

№ на схеме:98

Наименование:Pin, H1

Каталожный номер:13326113

Комплект:1

Примечание:

№ на схеме:99

Наименование:Spacer Ring

Каталожный номер:12607067

Комплект:1

Примечание:

№ на схеме:100

Наименование:Spacer Ring

Каталожный номер:12607068

Комплект:1

Примечание:

№ на схеме:101

Наименование:Bar, Tie

Каталожный номер:12607069

Комплект:1

Примечание:

№ на схеме:120

Наименование:Spacer Ring

Каталожный номер:12758830

Комплект:1

Примечание:

№ на схеме:121

Наименование:Clip

Каталожный номер:11141447

Комплект:4

Примечание:
