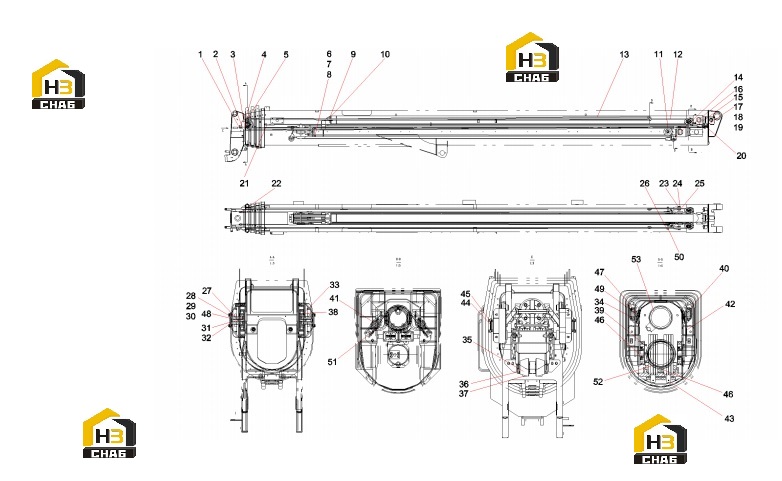

Механизм телескопический 12606739

← Шкивы стрелы 12607074 Узел шкива 10679747 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wire Rope, Retraction, 4th Boom Section

Каталожный номер:12606741

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:12606744

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:5

Наименование:Sheave Assembly

Каталожный номер:10679747

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210405000008

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:8

Наименование:Screw M20x65 GB70.1

Каталожный номер:A210204000061

Комплект:4

Примечание:

№ на схеме:9

Наименование:Mount Assembly, Cylinder

Каталожный номер:13753641

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210204000214

Комплект:4

Примечание:

№ на схеме:11

Наименование:Slide Wheel Assy STC250T.1.6.5

Каталожный номер:13971961

Комплект:4

Примечание:

№ на схеме:12

Наименование:Wire Rope, Retraction, 3rd Boom Section

Каталожный номер:12606748

Комплект:1

Примечание:

№ на схеме:13

Наименование:Wire Rope, Extension, 4th Boom Section

Каталожный номер:14056485

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bracket 2

Каталожный номер:12606752

Комплект:1

Примечание:

№ на схеме:15

Наименование:Wire Rope, Extension, 3rd Boom Section

Каталожный номер:14056486

Комплект:2

Примечание:

№ на схеме:16

Наименование:Cover, Sheave

Каталожный номер:12576134

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210405000003

Комплект:12

Примечание:

№ на схеме:18

Наименование:Bolt M16x45 GB5783

Каталожный номер:A210111000106

Комплект:8

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210401000004

Комплект:12

Примечание:

№ на схеме:20

Наименование:Bracket 1

Каталожный номер:12606755

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210405000009

Комплект:4

Примечание:

№ на схеме:22

Наименование:Nut M24 GB6170

Каталожный номер:A210307000030

Комплект:8

Примечание:

№ на схеме:23

Наименование:Lock Plate

Каталожный номер:11286702

Комплект:2

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:A210211000010

Комплект:4

Примечание:

№ на схеме:25

Наименование:Pin, F0

Каталожный номер:13335465

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer, Adjustment

Каталожный номер:10048417

Комплект:2

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:A210204000275

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210111000037

Комплект:4

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:31

Наименование:Collar, Lock

Каталожный номер:10686915

Комплект:2

Примечание:

№ на схеме:32

Наименование:Lock Plate

Каталожный номер:10686916

Комплект:2

Примечание:

№ на схеме:33

Наименование:Block, Thrust

Каталожный номер:10686917

Комплект:2

Примечание:

№ на схеме:34

Наименование:Sheave

Каталожный номер:10686924

Комплект:2

Примечание:

№ на схеме:35

Наименование:Sheave Mount Assembly

Каталожный номер:11575582

Комплект:1

Примечание:

№ на схеме:36

Наименование:Pin, Cotter

Каталожный номер:A210491000027

Комплект:4

Примечание:

№ на схеме:37

Наименование:Cover, Sheave

Каталожный номер:12760467

Комплект:2

Примечание:

№ на схеме:38

Наименование:Bushing, Spacer

Каталожный номер:12694581

Комплект:2

Примечание:

№ на схеме:39

Наименование:Bolt

Каталожный номер:A210111000092

Комплект:6

Примечание:

№ на схеме:40

Наименование:Bushing, Spacer

Каталожный номер:12606738

Комплект:2

Примечание:

№ на схеме:41

Наименование:Bushing, Spacer

Каталожный номер:13985759

Комплект:4

Примечание:

№ на схеме:42

Наименование:Ring, Snap

Каталожный номер:A210414000029

Комплект:4

Примечание:

№ на схеме:43

Наименование:Pin, A0

Каталожный номер:13339661

Комплект:4

Примечание:

№ на схеме:44

Наименование:Screw

Каталожный номер:A210204000215

Комплект:8

Примечание:

№ на схеме:45

Наименование:Washer

Каталожный номер:A210401000017

Комплект:10

Примечание:

№ на схеме:46

Наименование:Wear Pad

Каталожный номер:13938312

Комплект:2

Примечание:

№ на схеме:47

Наименование:Pin, B2

Каталожный номер:13340323

Комплект:2

Примечание:

№ на схеме:48

Наименование:Pin, H5

Каталожный номер:13336741

Комплект:2

Примечание:

№ на схеме:49

Наименование:Ring, Snap

Каталожный номер:A210414000030

Комплект:2

Примечание:

№ на схеме:50

Наименование:Lock pin XZ40x130.B23

Каталожный номер:13340317

Комплект:2

Примечание:

№ на схеме:51

Наименование:Pin

Каталожный номер:13985517

Комплект:2

Примечание:

№ на схеме:52

Наименование:Cylinder Assembly 1, Telescope

Каталожный номер:12595487

Комплект:1

Примечание:

№ на схеме:53

Наименование:Cylinder Assembly 2, Telescope

Каталожный номер:13362193

Комплект:1

Примечание:
