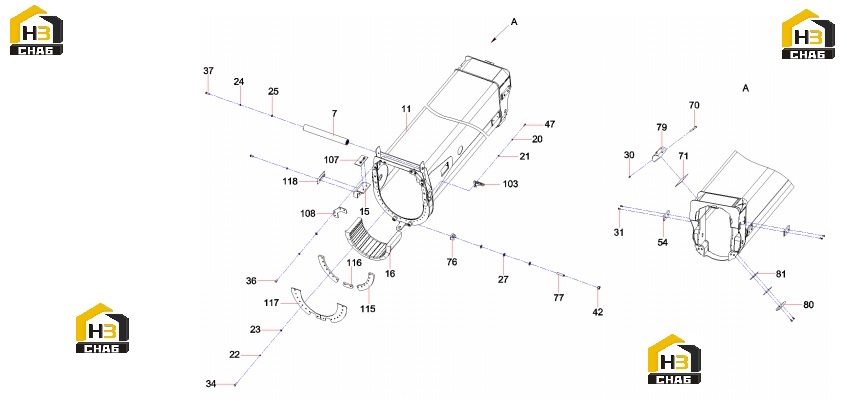

Накладки стрелы 12607074 (часть 3)

← Накладки стрелы 12607074 (часть 2) Шкивы стрелы 12607074 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:7

Наименование:Roller Assembly

Каталожный номер:12148155

Комплект:1

Примечание:

№ на схеме:11

Наименование:4-boom

Каталожный номер:12599511

Комплект:1

Примечание:

№ на схеме:15

Наименование:Wear Pad, Upper

Каталожный номер:12607078

Комплект:2

Примечание:

№ на схеме:16

Наименование:Wear Pad, 3rd Boom Section, Lower

Каталожный номер:12607087

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000017

Комплект:42

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210405000007

Комплект:42

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210401000001

Комплект:64

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210405000011

Комплект:64

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210401000002

Комплект:80

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210405000001

Комплект:46

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210405000008

Комплект:24

Примечание:

№ на схеме:30

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:9

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:21005016

Комплект:38

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A210111000028

Комплект:64

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:A210111000037

Комплект:64

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:12

Примечание:

№ на схеме:42

Наименование:Nut

Каталожный номер:A210307000005

Комплект:8

Примечание:

№ на схеме:47

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:14

Примечание:

№ на схеме:54

Наименование:Wear Pad, Side

Каталожный номер:10041420

Комплект:12

Примечание:

№ на схеме:70

Наименование:Pin, E6

Каталожный номер:13338465

Комплект:8

Примечание:

№ на схеме:71

Наименование:Spacer, 3rd Boom Section, Upper

Каталожный номер:11274352

Комплект:2

Примечание:

№ на схеме:76

Наименование:Guide

Каталожный номер:11274364

Комплект:8

Примечание:

№ на схеме:77

Наименование:Set Screw

Каталожный номер:11289758

Комплект:8

Примечание:

№ на схеме:79

Наименование:Wear Pad, 3rd Boom Section, Upper

Каталожный номер:11272444

Комплект:2

Примечание:

№ на схеме:80

Наименование:Wear Pad

Каталожный номер:11582625

Комплект:2

Примечание:

№ на схеме:81

Наименование:Spacer

Каталожный номер:11582626

Комплект:4

Примечание:

№ на схеме:103

Наименование:Bracket

Каталожный номер:12607071

Комплект:5

Примечание:

№ на схеме:107

Наименование:Spacer

Каталожный номер:12607053

Комплект:31

Примечание:

№ на схеме:108

Наименование:Plate, Keeper

Каталожный номер:12607054

Комплект:8

Примечание:

№ на схеме:115

Наименование:Backup plate

Каталожный номер:12607061

Комплект:2

Примечание:

№ на схеме:116

Наименование:Backup plate

Каталожный номер:12607063

Комплект:1

Примечание:

№ на схеме:117

Наименование:Backup plate

Каталожный номер:12607064

Комплект:2

Примечание:

№ на схеме:118

Наименование:Spacer

Каталожный номер:12607065

Комплект:2

Примечание:
