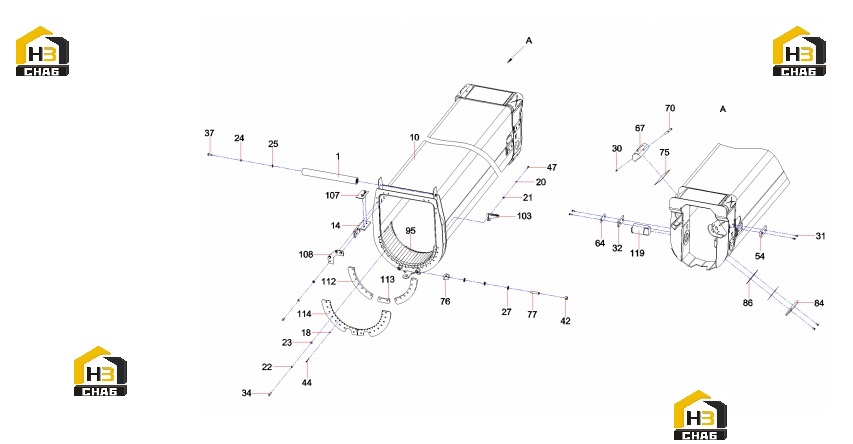

Накладки стрелы 12607074 (часть 2)

← Накладки стрелы 12607074 (часть 1) Накладки стрелы 12607074 (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Roller Assembly, Wire Rope

Каталожный номер:10042078

Комплект:1

Примечание:

№ на схеме:10

Наименование:3rd boom

Каталожный номер:12600355

Комплект:1

Примечание:

№ на схеме:14

Наименование:Wear Pad, Upper

Каталожный номер:12607076

Комплект:6

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000016

Комплект:98

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000017

Комплект:42

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210405000007

Комплект:42

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210401000001

Комплект:64

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210405000011

Комплект:64

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210401000002

Комплект:80

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210405000001

Комплект:46

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210405000008

Комплект:24

Примечание:

№ на схеме:30

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:9

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:21005016

Комплект:38

Примечание:

№ на схеме:32

Наименование:Shim

Каталожный номер:10041427

Комплект:20

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A210111000028

Комплект:64

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:12

Примечание:

№ на схеме:42

Наименование:Nut

Каталожный номер:A210307000005

Комплект:8

Примечание:

№ на схеме:44

Наименование:Screw M6x65 (GB70.1)

Каталожный номер:A210204000140

Комплект:94

Примечание:

№ на схеме:47

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:14

Примечание:

№ на схеме:54

Наименование:Wear Pad, Side

Каталожный номер:10041420

Комплект:12

Примечание:

№ на схеме:64

Наименование:Lock Plate

Каталожный номер:10684595

Комплект:2

Примечание:

№ на схеме:67

Наименование:Wear Pad, 2nd Boom Section, Upper

Каталожный номер:11272426

Комплект:2

Примечание:

№ на схеме:70

Наименование:Pin, E6

Каталожный номер:13338465

Комплект:8

Примечание:

№ на схеме:75

Наименование:Spacer, 2nd Boom Section, Upper

Каталожный номер:11274363

Комплект:2

Примечание:

№ на схеме:76

Наименование:Guide

Каталожный номер:11274364

Комплект:8

Примечание:

№ на схеме:77

Наименование:Set Screw

Каталожный номер:11289758

Комплект:8

Примечание:

№ на схеме:84

Наименование:Wear Pad, Lower

Каталожный номер:11582620

Комплект:2

Примечание:

№ на схеме:86

Наименование:Shim

Каталожный номер:11582623

Комплект:4

Примечание:

№ на схеме:95

Наименование:Wear Pad

Каталожный номер:12173125

Комплект:94

Примечание:

№ на схеме:103

Наименование:Bracket

Каталожный номер:12607071

Комплект:5

Примечание:

№ на схеме:107

Наименование:Spacer

Каталожный номер:12607053

Комплект:31

Примечание:

№ на схеме:108

Наименование:Plate, Keeper

Каталожный номер:12607054

Комплект:8

Примечание:

№ на схеме:112

Наименование:Retainer

Каталожный номер:12607058

Комплект:2

Примечание:

№ на схеме:113

Наименование:Retainer

Каталожный номер:12607059

Комплект:1

Примечание:

№ на схеме:114

Наименование:Plate, Keeper

Каталожный номер:12607060

Комплект:2

Примечание:

№ на схеме:119

Наименование:Pin, C0

Каталожный номер:13338746

Комплект:2

Примечание:
