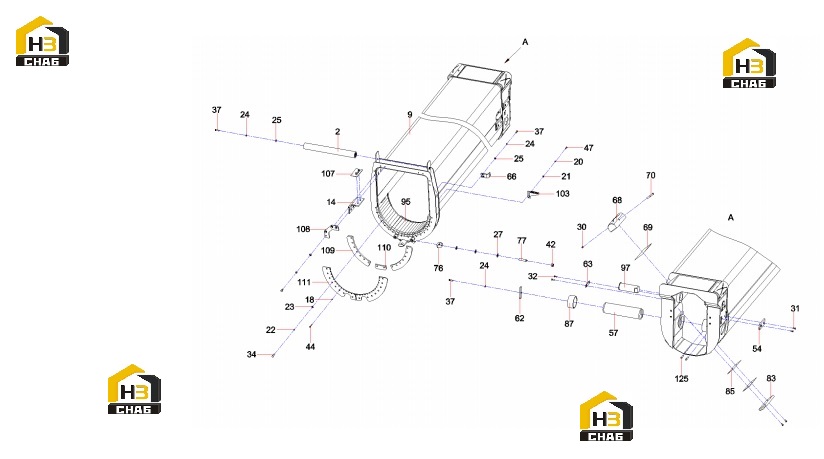

Накладки стрелы 12607074 (часть 1)

← Стрела 12607074 Накладки стрелы 12607074 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Roller Assembly, Wire Rope

Каталожный номер:10042264

Комплект:2

Примечание:

№ на схеме:9

Наименование:2nd boom

Каталожный номер:12600377

Комплект:1

Примечание:

№ на схеме:14

Наименование:Wear Pad, Upper

Каталожный номер:12607076

Комплект:6

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000016

Комплект:98

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000017

Комплект:42

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210405000007

Комплект:42

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210401000001

Комплект:64

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210405000011

Комплект:64

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210401000002

Комплект:80

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210405000001

Комплект:46

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210405000008

Комплект:24

Примечание:

№ на схеме:30

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:9

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:21005016

Комплект:38

Примечание:

№ на схеме:32

Наименование:Shim

Каталожный номер:10041427

Комплект:20

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A210111000028

Комплект:64

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:12

Примечание:

№ на схеме:42

Наименование:Nut

Каталожный номер:A210307000005

Комплект:8

Примечание:

№ на схеме:44

Наименование:Screw M6x65 (GB70.1)

Каталожный номер:A210204000140

Комплект:94

Примечание:

№ на схеме:47

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:14

Примечание:

№ на схеме:54

Наименование:Wear Pad, Side

Каталожный номер:10041420

Комплект:12

Примечание:

№ на схеме:57

Наименование:Pin, E1

Каталожный номер:13339164

Комплект:1

Примечание:

№ на схеме:62

Наименование:Lock Plate

Каталожный номер:10684506

Комплект:2

Примечание:

№ на схеме:63

Наименование:Lock Plate

Каталожный номер:10684534

Комплект:2

Примечание:

№ на схеме:66

Наименование:Guide

Каталожный номер:12055392

Комплект:1

Примечание:

№ на схеме:68

Наименование:Wear Pad, 1st Boom Section, Upper

Каталожный номер:11272251

Комплект:2

Примечание:

№ на схеме:69

Наименование:Shim, 1st Boom Section, Upper

Каталожный номер:11274356

Комплект:2

Примечание:

№ на схеме:70

Наименование:Pin, E6

Каталожный номер:13338465

Комплект:8

Примечание:

№ на схеме:76

Наименование:Guide

Каталожный номер:11274364

Комплект:8

Примечание:

№ на схеме:77

Наименование:Set Screw

Каталожный номер:11289758

Комплект:8

Примечание:

№ на схеме:83

Наименование:Wear Pad, Lower

Каталожный номер:11582619

Комплект:2

Примечание:

№ на схеме:85

Наименование:Shim

Каталожный номер:11582622

Комплект:4

Примечание:

№ на схеме:87

Наименование:Spacer Ring

Каталожный номер:11584078

Комплект:2

Примечание:

№ на схеме:95

Наименование:Wear Pad

Каталожный номер:12173125

Комплект:94

Примечание:

№ на схеме:97

Наименование:Pin, C0

Каталожный номер:13338741

Комплект:2

Примечание:

№ на схеме:103

Наименование:Bracket

Каталожный номер:12607071

Комплект:5

Примечание:

№ на схеме:107

Наименование:Spacer

Каталожный номер:12607053

Комплект:31

Примечание:

№ на схеме:108

Наименование:Plate, Keeper

Каталожный номер:12607054

Комплект:8

Примечание:

№ на схеме:109

Наименование:Retainer

Каталожный номер:12607055

Комплект:2

Примечание:

№ на схеме:110

Наименование:Retainer

Каталожный номер:12607056

Комплект:1

Примечание:

№ на схеме:111

Наименование:Plate, Keeper

Каталожный номер:12607057

Комплект:2

Примечание:

№ на схеме:125

Наименование:Bolt

Каталожный номер:A210111000011

Комплект:2

Примечание:
