Стрела 12607074

← Механизм телескопический стрелы 12607074 Накладки стрелы 12607074 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

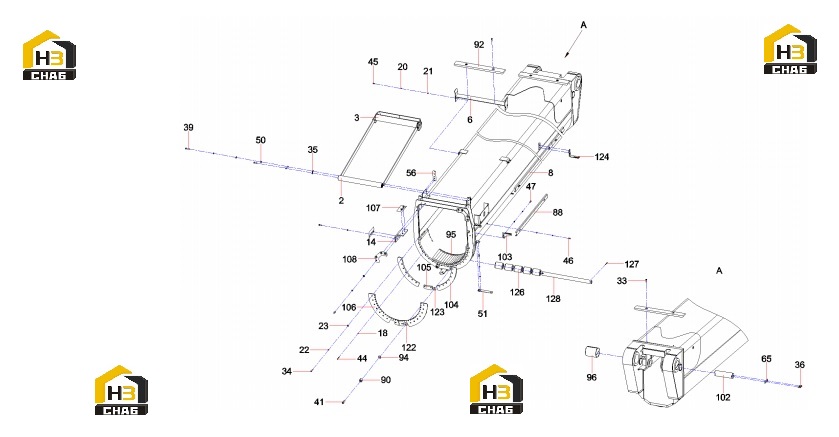

№ на схеме:2

Наименование:Roller Assembly, Wire Rope

Каталожный номер:10042264

Комплект:2

Примечание:

№ на схеме:3

Наименование:Guide Assembly, Wire Rope, Boom

Каталожный номер:10042317

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket, Wear Pad, Wire Rope

Каталожный номер:12148880

Комплект:2

Примечание:

№ на схеме:8

Наименование:One-section boom

Каталожный номер:12592527

Комплект:1

Примечание:

№ на схеме:14

Наименование:Wear Pad, Upper

Каталожный номер:12607076

Комплект:6

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000016

Комплект:98

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000017

Комплект:42

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210405000007

Комплект:42

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210401000001

Комплект:64

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210405000011

Комплект:64

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:A210203000009

Комплект:14

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A210111000028

Комплект:64

Примечание:

№ на схеме:35

Наименование:Nut

Каталожный номер:A210307000001

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:A210111000037

Комплект:64

Примечание:

№ на схеме:39

Наименование:Bolt

Каталожный номер:A210111000041

Комплект:2

Примечание:

№ на схеме:41

Наименование:Screw M16x45 GB70.1

Каталожный номер:A210204000304

Комплект:8

Примечание:

№ на схеме:44

Наименование:Screw M6x65 (GB70.1)

Каталожный номер:A210204000140

Комплект:94

Примечание:

№ на схеме:45

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:8

Примечание:

№ на схеме:46

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:20

Примечание:

№ на схеме:47

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:14

Примечание:

№ на схеме:50

Наименование:Bushing, Spacer

Каталожный номер:10138481

Комплект:2

Примечание:

№ на схеме:51

Наименование:Bracket, Work Light

Каталожный номер:A820101341354

Комплект:1

Примечание:

№ на схеме:56

Наименование:Bracket, Marker Light, Front

Каталожный номер:10169998

Комплект:2

Примечание:

№ на схеме:65

Наименование:Retainer

Каталожный номер:13396466

Комплект:2

Примечание:

№ на схеме:88

Наименование:Channel

Каталожный номер:11645141

Комплект:10

Примечание:

№ на схеме:90

Наименование:Stop

Каталожный номер:10041332

Комплект:8

Примечание:

№ на схеме:92

Наименование:Wear Pad, Wire Rope

Каталожный номер:12173119

Комплект:3

Примечание:

№ на схеме:94

Наименование:Washer, Adjustment

Каталожный номер:10041333

Комплект:14

Примечание:

№ на схеме:95

Наименование:Wear Pad

Каталожный номер:12173125

Комплект:94

Примечание:

№ на схеме:96

Наименование:Bushing

Каталожный номер:12260203

Комплект:2

Примечание:

№ на схеме:102

Наименование:Pin, E1

Каталожный номер:13339178

Комплект:1

Примечание:

№ на схеме:103

Наименование:Bracket

Каталожный номер:12607071

Комплект:5

Примечание:

№ на схеме:104

Наименование:Retainer

Каталожный номер:12607072

Комплект:2

Примечание:

№ на схеме:105

Наименование:Retainer

Каталожный номер:12607073

Комплект:1

Примечание:

№ на схеме:106

Наименование:Plate, Keeper

Каталожный номер:12607052

Комплект:2

Примечание:

№ на схеме:107

Наименование:Spacer

Каталожный номер:12607053

Комплект:31

Примечание:

№ на схеме:108

Наименование:Plate, Keeper

Каталожный номер:12607054

Комплект:8

Примечание:

№ на схеме:122

Наименование:Washer, Adjustment

Каталожный номер:10041336

Комплект:10

Примечание:

№ на схеме:123

Наименование:Washer, Adjustment

Каталожный номер:10041337

Комплект:12

Примечание:

№ на схеме:124

Наименование:Bracket

Каталожный номер:10694801

Комплект:1

Примечание:

№ на схеме:126

Наименование:Bushing

Каталожный номер:10138993

Комплект:5

Примечание:

№ на схеме:127

Наименование:Pin, Cotter

Каталожный номер:A210501000039

Комплект:2

Примечание:

№ на схеме:128

Наименование:Pin

Каталожный номер:10260636

Комплект:1

Примечание:
