Шкив стрелы 12580574

← Накладки стрелы (часть4) 12580574 Система тросов телескопической стрелы 11575574 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

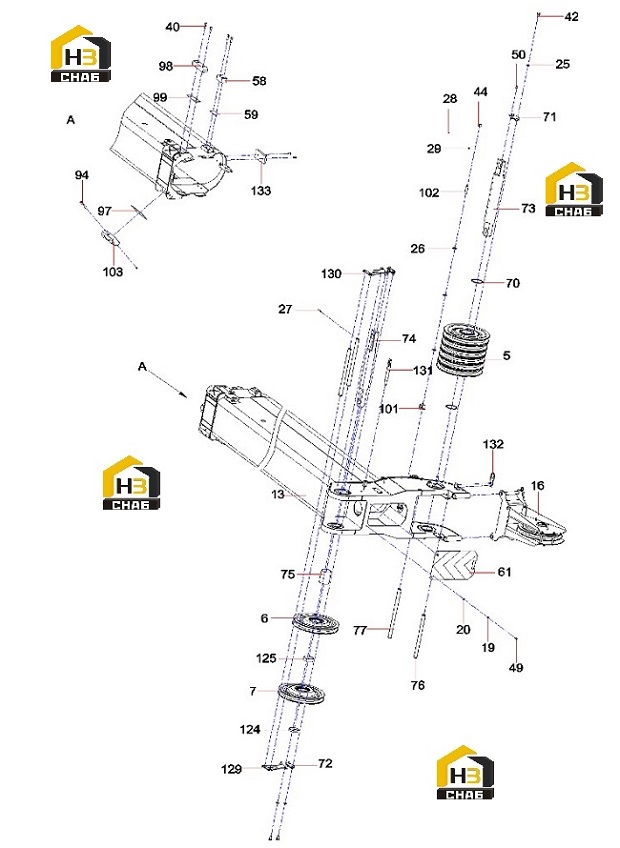

№ на схеме:5

Наименование:Sheave Assembly, Lower

Каталожный номер:10679748

Комплект:6

Примечание:

№ на схеме:6

Наименование:Sheave Assembly

Каталожный номер:10676503

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sheave Assembly

Каталожный номер:12332038

Комплект:1

Примечание:

№ на схеме:13

Наименование:4th Boom Section

Каталожный номер:12546850

Комплект:1

Примечание:

№ на схеме:16

Наименование:Auxilary Boom Nose

Каталожный номер:12548925

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210401000017

Комплект:38

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210405000007

Комплект:38

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210401000004

Комплект:16

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210405000008

Комплект:24

Примечание:

№ на схеме:27

Наименование:Pin, Cotter

Каталожный номер:A210491000019

Комплект:6

Примечание:

№ на схеме:28

Наименование:Cap, Grease Fitting

Каталожный номер:A290000001564

Комплект:1

Примечание:

№ на схеме:29

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:9

Примечание:

№ на схеме:40

Наименование:Screw

Каталожный номер:A210204000023

Комплект:8

Примечание:

№ на схеме:42

Наименование:Bolt

Каталожный номер:A210111000100

Комплект:16

Примечание:

№ на схеме:44

Наименование:Nut

Каталожный номер:A210307000005

Комплект:32

Примечание:

№ на схеме:49

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:16

Примечание:

№ на схеме:50

Наименование:Plug, Oil

Каталожный номер:10268523

Комплект:2

Примечание:

№ на схеме:58

Наименование:Wear Pad, Side

Каталожный номер:10041416

Комплект:2

Примечание:

№ на схеме:59

Наименование:Spacer

Каталожный номер:10041418

Комплект:2

Примечание:

№ на схеме:61

Наименование:Plate, Cover

Каталожный номер:10041464

Комплект:1

Примечание:

№ на схеме:70

Наименование:Collar, Lock

Каталожный номер:10663861

Комплект:2

Примечание:

№ на схеме:71

Наименование:Lock Plate

Каталожный номер:10663875

Комплект:4

Примечание:

№ на схеме:72

Наименование:Lock Plate

Каталожный номер:10663881

Комплект:2

Примечание:

№ на схеме:73

Наименование:Pin, H1

Каталожный номер:13327041

Комплект:1

Примечание:

№ на схеме:74

Наименование:Pin, H1

Каталожный номер:13326110

Комплект:1

Примечание:

№ на схеме:75

Наименование:Spacer Ring

Каталожный номер:10664770

Комплект:1

Примечание:

№ на схеме:76

Наименование:Bar, Tie

Каталожный номер:10664866

Комплект:3

Примечание:

№ на схеме:77

Наименование:Bar, Tie

Каталожный номер:10664962

Комплект:1

Примечание:

№ на схеме:94

Наименование:Pin, E6

Каталожный номер:13338465

Комплект:8

Примечание:

№ на схеме:97

Наименование:Spacer, 4th Boom Section, Upper

Каталожный номер:11274353

Комплект:2

Примечание:

№ на схеме:98

Наименование:Wear Pad

Каталожный номер:11272709

Комплект:2

Примечание:

№ на схеме:99

Наименование:Spacer

Каталожный номер:11274362

Комплект:2

Примечание:

№ на схеме:101

Наименование:Guide

Каталожный номер:11274364

Комплект:8

Примечание:

№ на схеме:102

Наименование:Set Screw

Каталожный номер:11289758

Комплект:8

Примечание:

№ на схеме:103

Наименование:Wear Pad, 4th Boom Section, Upper

Каталожный номер:11273559

Комплект:2

Примечание:

№ на схеме:124

Наименование:retainer ringSTC750.1A.5.5-3

Каталожный номер:12332022

Комплект:1

Примечание:

№ на схеме:125

Наименование:retainer ringSTC750.1A.5.5-4

Каталожный номер:12332023

Комплект:1

Примечание:

№ на схеме:129

Наименование:Bracket, Pin

Каталожный номер:12173108

Комплект:1

Примечание:

№ на схеме:130

Наименование:Lock Plate

Каталожный номер:12173118

Комплект:1

Примечание:

№ на схеме:131

Наименование:Anchor, Cable

Каталожный номер:12173121

Комплект:1

Примечание:

№ на схеме:132

Наименование:Bracket

Каталожный номер:12898503

Комплект:1

Примечание:

№ на схеме:133

Наименование:Wear Pad

Каталожный номер:12611477

Комплект:1

Примечание:
