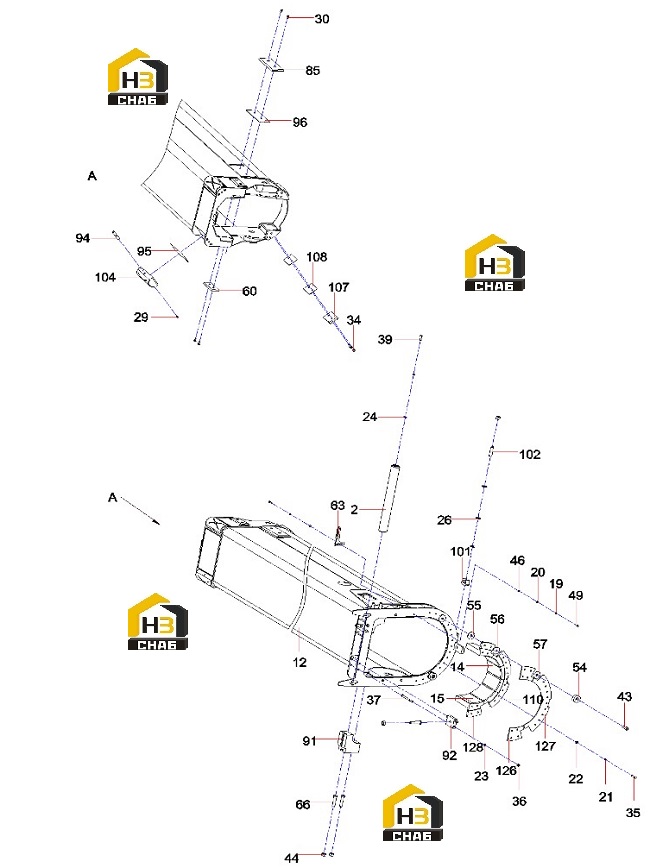

Накладки стрелы (часть4) 12580574

← Накладки стрелы (часть3) 12580574 Шкив стрелы 12580574 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Roller Assembly, Wire Rope

Каталожный номер:10042078

Комплект:1

Примечание:

№ на схеме:12

Наименование:4-boom STC750.1B.4

Каталожный номер:12535605

Комплект:1

Примечание:

№ на схеме:14

Наименование:Left lower slide block(four)STC750.1B.

Каталожный номер:12580418

Комплект:1

Примечание:

№ на схеме:15

Наименование:Right lower slide block(four)STC750.1B.7

Каталожный номер:12580422

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210401000017

Комплект:38

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210405000007

Комплект:38

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210401000001

Комплект:59

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210405000011

Комплект:59

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210401000002

Комплект:32

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210405000001

Комплект:14

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210405000008

Комплект:24

Примечание:

№ на схеме:29

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:9

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:21005016

Комплект:22

Примечание:

№ на схеме:34

Наименование:Screw

Каталожный номер:A210204000181

Комплект:8

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:A210111000028

Комплект:59

Примечание:

№ на схеме:36

Наименование:Nut

Каталожный номер:A210307000001

Комплект:18

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:A210110000006

Комплект:16

Примечание:

№ на схеме:39

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:12

Примечание:

№ на схеме:43

Наименование:Screw

Каталожный номер:A210204000304

Комплект:8

Примечание:

№ на схеме:44

Наименование:Nut

Каталожный номер:A210307000005

Комплект:32

Примечание:

№ на схеме:46

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:49

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:16

Примечание:

№ на схеме:54

Наименование:Stop

Каталожный номер:10041332

Комплект:8

Примечание:

№ на схеме:55

Наименование:Washer, Adjustment

Каталожный номер:10041333

Комплект:8

Примечание:

№ на схеме:56

Наименование:Washer, Adjustment

Каталожный номер:10041336

Комплект:8

Примечание:

№ на схеме:57

Наименование:Washer, Adjustment

Каталожный номер:10041337

Комплект:8

Примечание:

№ на схеме:60

Наименование:Wear Pad, Side

Каталожный номер:10041420

Комплект:8

Примечание:

№ на схеме:63

Наименование:Bracket

Каталожный номер:10268365

Комплект:2

Примечание:

№ на схеме:66

Наименование:Bolt

Каталожный номер:A820301015244

Комплект:24

Примечание:

№ на схеме:85

Наименование:Wear Pad

Каталожный номер:11272710

Комплект:4

Примечание:

№ на схеме:91

Наименование:Wear Pad, Upper

Каталожный номер:11272721

Комплект:2

Примечание:

№ на схеме:92

Наименование:Plate, Threaded

Каталожный номер:11274358

Комплект:2

Примечание:

№ на схеме:94

Наименование:Pin, E6

Каталожный номер:13338465

Комплект:8

Примечание:

№ на схеме:95

Наименование:Spacer, 3rd Boom Section, Upper

Каталожный номер:11274352

Комплект:2

Примечание:

№ на схеме:96

Наименование:Plate, shim

Каталожный номер:11274360

Комплект:4

Примечание:

№ на схеме:101

Наименование:Guide

Каталожный номер:11274364

Комплект:8

Примечание:

№ на схеме:102

Наименование:Set Screw

Каталожный номер:11289758

Комплект:8

Примечание:

№ на схеме:104

Наименование:Wear Pad, 3rd Boom Section, Upper

Каталожный номер:11272444

Комплект:2

Примечание:

№ на схеме:107

Наименование:Wear Pad

Каталожный номер:11582625

Комплект:2

Примечание:

№ на схеме:108

Наименование:Spacer

Каталожный номер:11582626

Комплект:4

Примечание:

№ на схеме:110

Наименование:Plate, Keeper

Каталожный номер:11582629

Комплект:1

Примечание:

№ на схеме:126

Наименование:Plate

Каталожный номер:12580412

Комплект:2

Примечание:

№ на схеме:127

Наименование:Plate, Keeper

Каталожный номер:12580413

Комплект:1

Примечание:

№ на схеме:128

Наименование:BaffleSTC750.1B-3STC750.1B-3

Каталожный номер:12580414

Комплект:2

Примечание:
