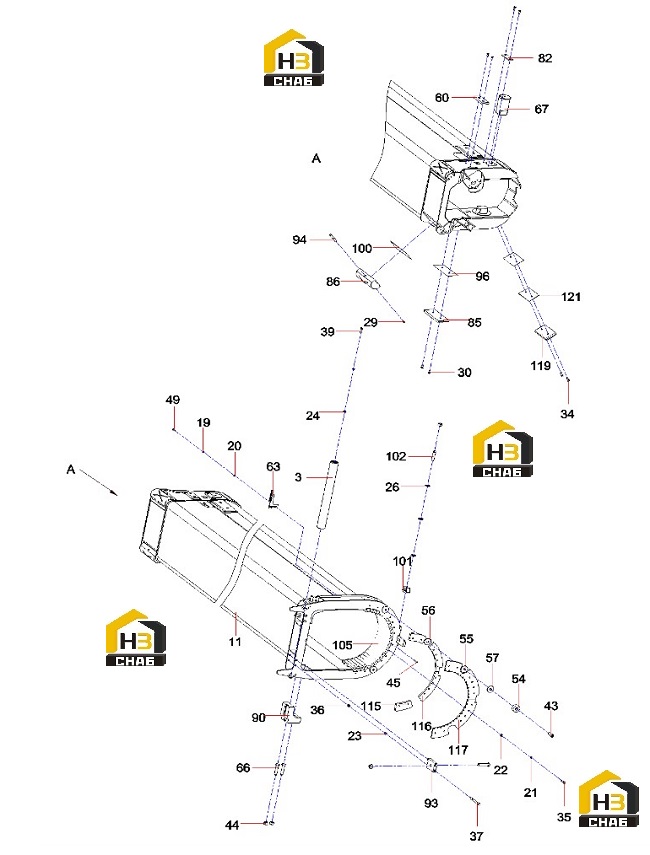

Накладки стрелы (часть3) 12580574

← Накладки стрелы (часть2) 12580574 Накладки стрелы (часть4) 12580574 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:3

Наименование:Roller Assembly, Wire Rope

Каталожный номер:10042264

Комплект:3

Примечание:

№ на схеме:11

Наименование:2nd Boom Section

Каталожный номер:12528460

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210401000017

Комплект:38

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210405000007

Комплект:38

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210401000001

Комплект:59

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210405000011

Комплект:59

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210401000002

Комплект:32

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210405000001

Комплект:14

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210405000008

Комплект:24

Примечание:

№ на схеме:29

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:9

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:21005016

Комплект:22

Примечание:

№ на схеме:34

Наименование:Screw

Каталожный номер:A210204000181

Комплект:8

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:A210111000028

Комплект:59

Примечание:

№ на схеме:36

Наименование:Nut

Каталожный номер:A210307000001

Комплект:18

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:A210110000006

Комплект:16

Примечание:

№ на схеме:39

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:12

Примечание:

№ на схеме:43

Наименование:Screw

Каталожный номер:A210204000304

Комплект:8

Примечание:

№ на схеме:44

Наименование:Nut

Каталожный номер:A210307000005

Комплект:32

Примечание:

№ на схеме:45

Наименование:Bolt

Каталожный номер:A210111000085

Комплект:90

Примечание:

№ на схеме:49

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:16

Примечание:

№ на схеме:54

Наименование:Stop

Каталожный номер:10041332

Комплект:8

Примечание:

№ на схеме:55

Наименование:Washer, Adjustment

Каталожный номер:10041333

Комплект:8

Примечание:

№ на схеме:56

Наименование:Washer, Adjustment

Каталожный номер:10041336

Комплект:8

Примечание:

№ на схеме:57

Наименование:Washer, Adjustment

Каталожный номер:10041337

Комплект:8

Примечание:

№ на схеме:60

Наименование:Wear Pad, Side

Каталожный номер:10041420

Комплект:8

Примечание:

№ на схеме:63

Наименование:Bracket

Каталожный номер:10268365

Комплект:2

Примечание:

№ на схеме:66

Наименование:Bolt

Каталожный номер:A820301015244

Комплект:24

Примечание:

№ на схеме:67

Наименование:Pin, CO

Каталожный номер:13338745

Комплект:2

Примечание:

№ на схеме:82

Наименование:Lock Plate

Каталожный номер:10684595

Комплект:2

Примечание:

№ на схеме:85

Наименование:Wear Pad

Каталожный номер:11272710

Комплект:4

Примечание:

№ на схеме:86

Наименование:Wear Pad, 2nd Boom Section, Upper

Каталожный номер:11272426

Комплект:2

Примечание:

№ на схеме:90

Наименование:Wear Pad, Upper

Каталожный номер:11272725

Комплект:6

Примечание:

№ на схеме:93

Наименование:Plate, Threaded

Каталожный номер:11274359

Комплект:6

Примечание:

№ на схеме:94

Наименование:Pin, E6

Каталожный номер:13338465

Комплект:8

Примечание:

№ на схеме:96

Наименование:Plate, shim

Каталожный номер:11274360

Комплект:4

Примечание:

№ на схеме:100

Наименование:Spacer, 2nd Boom Section, Upper

Каталожный номер:11274363

Комплект:2

Примечание:

№ на схеме:101

Наименование:Guide

Каталожный номер:11274364

Комплект:8

Примечание:

№ на схеме:102

Наименование:Set Screw

Каталожный номер:11289758

Комплект:8

Примечание:

№ на схеме:105

Наименование:Wear Pad

Каталожный номер:11582610

Комплект:90

Примечание:

№ на схеме:115

Наименование:Plate, Keeper

Каталожный номер:11582616

Комплект:2

Примечание:

№ на схеме:116

Наименование:Plate, Keeper

Каталожный номер:11582617

Комплект:2

Примечание:

№ на схеме:117

Наименование:Plate, Keeper

Каталожный номер:11582618

Комплект:2

Примечание:

№ на схеме:119

Наименование:Wear Pad, Lower

Каталожный номер:11582620

Комплект:2

Примечание:

№ на схеме:121

Наименование:Shim

Каталожный номер:11582623

Комплект:4

Примечание:
