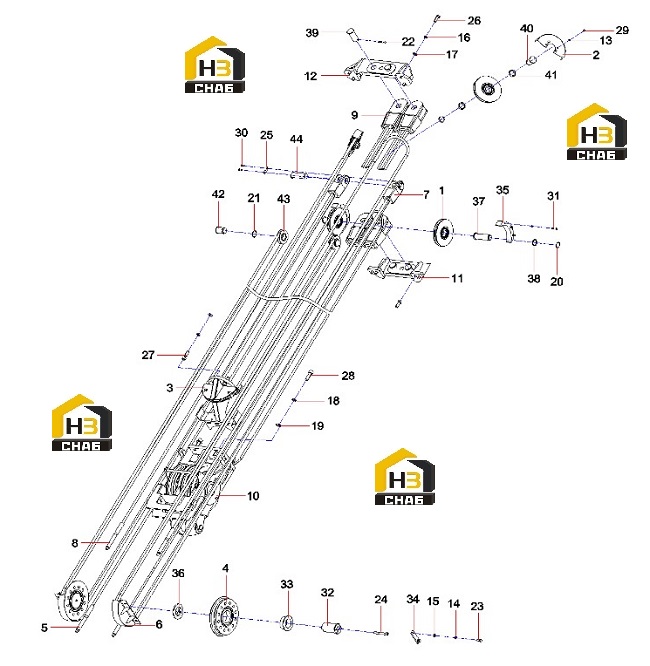

Система тросов телескопической стрелы 11575574

← Шкив стрелы 12580574 Узел шкива 10686927 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sheave Assembly

Каталожный номер:10686927

Комплект:4

Примечание:

№ на схеме:2

Наименование:Cover, Sheave

Каталожный номер:10686936

Комплект:2

Примечание:

№ на схеме:3

Наименование:Mount Assembly, Cylinder

Каталожный номер:10680390

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sheave Assembly

Каталожный номер:10679747

Комплект:2

Примечание:

№ на схеме:5

Наименование:Wire Rope, Retraction, 4th Boom Section

Каталожный номер:11285420

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover, Sheave

Каталожный номер:11285421

Комплект:2

Примечание:

№ на схеме:7

Наименование:Wire Rope, Extension, 4th Boom Section

Каталожный номер:14056483

Комплект:2

Примечание:

№ на схеме:8

Наименование:Wire Rope, Extension, 3rd Boom Section

Каталожный номер:11575576

Комплект:1

Примечание:

№ на схеме:9

Наименование:Wire Rope, Extension, 3rd Boom Section

Каталожный номер:14056484

Комплект:2

Примечание:

№ на схеме:10

Наименование:Sheave Mount Assembly

Каталожный номер:11575582

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bracket II

Каталожный номер:11575588

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket I

Каталожный номер:11575590

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210401000017

Комплект:14

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210401000004

Комплект:12

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210405000003

Комплект:12

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210405000008

Комплект:4

Примечание:

№ на схеме:20

Наименование:Ring, Snap

Каталожный номер:A210414000029

Комплект:4

Примечание:

№ на схеме:21

Наименование:Check ring

Каталожный номер:A210414000030

Комплект:2

Примечание:

№ на схеме:22

Наименование:Pin, Cotter

Каталожный номер:A210491000027

Комплект:4

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000037

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210204000038

Комплект:2

Примечание:

№ на схеме:25

Наименование:Lock Plate

Каталожный номер:11286702

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A210111000106

Комплект:8

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210204000214

Комплект:4

Примечание:

№ на схеме:28

Наименование:Screw M20x65GB70.1

Каталожный номер:A210204000061

Комплект:4

Примечание:

№ на схеме:29

Наименование:Bolt M8x10GB5783

Каталожный номер:A210111000240

Комплект:8

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:A210204000147

Комплект:4

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:A210111000092

Комплект:6

Примечание:

№ на схеме:32

Наименование:Pin, H5

Каталожный номер:13336741

Комплект:2

Примечание:

№ на схеме:33

Наименование:Collar, Lock

Каталожный номер:10686915

Комплект:2

Примечание:

№ на схеме:34

Наименование:Lock Plate

Каталожный номер:10686916

Комплект:2

Примечание:

№ на схеме:35

Наименование:Cover, Sheave

Каталожный номер:10687217

Комплект:2

Примечание:

№ на схеме:36

Наименование:Block, Thrust

Каталожный номер:10686917

Комплект:2

Примечание:

№ на схеме:37

Наименование:Pin, B2

Каталожный номер:13340315

Комплект:2

Примечание:

№ на схеме:38

Наименование:Washer, Adjustment

Каталожный номер:10048417

Комплект:2

Примечание:

№ на схеме:39

Наименование:Pin, A0

Каталожный номер:13339661

Комплект:4

Примечание:

№ на схеме:40

Наименование:Pin, B2

Каталожный номер:13340319

Комплект:2

Примечание:

№ на схеме:41

Наименование:Bushing, Spacer

Каталожный номер:10686922

Комплект:4

Примечание:

№ на схеме:42

Наименование:Pin, B2

Каталожный номер:13340323

Комплект:2

Примечание:

№ на схеме:43

Наименование:Sheave

Каталожный номер:10686924

Комплект:2

Примечание:

№ на схеме:44

Наименование:Pin, F0

Каталожный номер:13335464

Комплект:2

Примечание:
