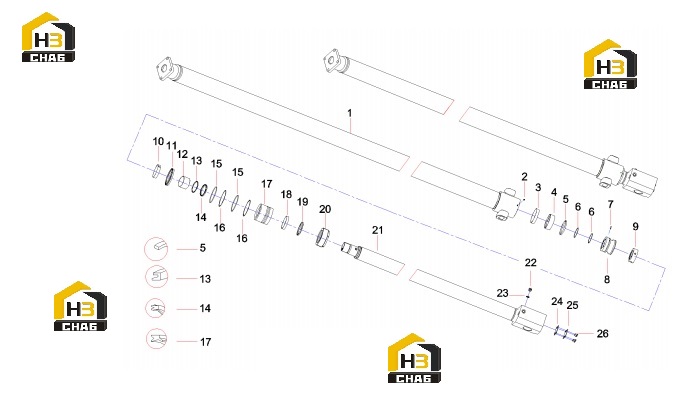

Цилиндр телескопический ii zxstc500s-d2.1.7.2a 13338786

← Цилиндр телескопический i zxstc500s-d2.1.7.1 12679174 Устройство гуська 12688413 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder assembly ZXSTC500S-D2.1.7.2 A.1

Каталожный номер:13338787

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M10x12GB79

Каталожный номер:A880801010085

Комплект:1

Примечание:

№ на схеме:3

Наименование:UP guide ring

Каталожный номер:B230101001322

Комплект:1

Примечание:

№ на схеме:4

Наименование:MD sealing ring

Каталожный номер:A880806030028

Комплект:1

Примечание:

№ на схеме:5

Наименование:UP guide ring

Каталожный номер:B230101001571

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-shaped circle

Каталожный номер:A31C211500530

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw M10x25GB79

Каталожный номер:A210208000022

Комплект:1

Примечание:

№ на схеме:8

Наименование:Piston ZXQY50.1A.7.2B-2

Каталожный номер:13303525

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil ring ZXQY50.1A.7.2B-1

Каталожный номер:13303524

Комплект:1

Примечание:

№ на схеме:10

Наименование:RGR antifouling ring

Каталожный номер:B230101001561

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spacer ZXQY50.1A.7.2B-6

Каталожный номер:13303528

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil-free bearing 160x165x100 SF-1

Каталожный номер:60208382

Комплект:1

Примечание:

№ на схеме:13

Наименование:HRB sealing ring 160x175.5x6.3

Каталожный номер:13305097

Комплект:1

Примечание:

№ на схеме:14

Наименование:ZBR sealing ring

Каталожный номер:A880806030001

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-shaped ring 187.5x5.3GB3452.1

Каталожный номер:60011161

Комплект:2

Примечание:

№ на схеме:16

Наименование:Retaining ring

Каталожный номер:10250757

Комплект:2

Примечание:

№ на схеме:17

Наименование:Sealing sleeve ZXSTC500S-D2.1.7.2 A-3

Каталожный номер:13347666

Комплект:1

Примечание:

№ на схеме:18

Наименование:UP guide ring

Каталожный номер:B230101002249

Комплект:1

Примечание:

№ на схеме:19

Наименование:AY dust ring

Каталожный номер:B230101000428

Комплект:1

Примечание:

№ на схеме:20

Наименование:Guide sleeve ZXQY50.1A.7.2B-4

Каталожный номер:13303527

Комплект:1

Примечание:

№ на схеме:21

Наименование:Piston rod assembly ZXSTC500S-D2.1.7.2 A.2

Каталожный номер:13338797

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw plug

Каталожный номер:A210332000003

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 22JB982

Каталожный номер:A210434000011

Комплект:1

Примечание:

№ на схеме:24

Наименование:Protective pad ZXSTC250H1.1.6.1-3

Каталожный номер:11712544

Комплект:1

Примечание:

№ на схеме:25

Наименование:Protection board ZXSTC250H1.1.6.1-4

Каталожный номер:11712545

Комплект:1

Примечание:

№ на схеме:26

Наименование:bolt

Каталожный номер:A880801020006

Комплект:6

Примечание:
