Устройство гуська 12688413

← Цилиндр телескопический ii zxstc500s-d2.1.7.2a 13338786 Кронштейн гуська 12436839 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

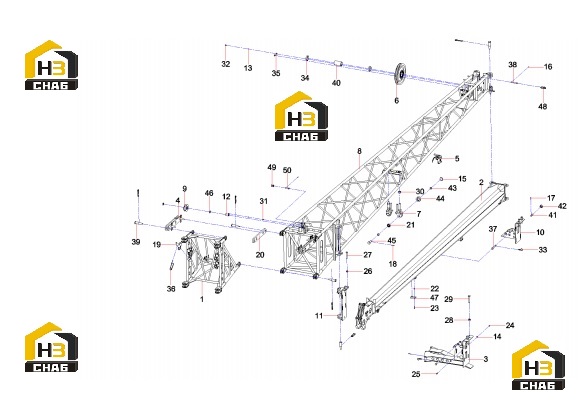

№ на схеме:1

Наименование:Arm seat assembly

Каталожный номер:12430168

Комплект:1

Примечание:

№ на схеме:2

Наименование:Folding boom

Каталожный номер:12437580

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket assembly

Каталожный номер:12436839

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connecting board

Каталожный номер:12433502

Комплект:2

Примечание:

№ на схеме:5

Наименование:Connecting seat

Каталожный номер:10907940

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pulley assembly QY52.1.6

Каталожный номер:A819700000631

Комплект:2

Примечание:

№ на схеме:7

Наименование:Two-pin seat

Каталожный номер:12114930

Комплект:2

Примечание:

№ на схеме:8

Наименование:Boom assembly

Каталожный номер:12687698

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pulley assembly

Каталожный номер:12828992

Комплект:1

Примечание:

№ на схеме:10

Наименование:Folding arm bracket

Каталожный номер:12196211

Комплект:1

Примечание:

№ на схеме:11

Наименование:Support plate

Каталожный номер:12196214

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pulley shaft

Каталожный номер:12828998

Комплект:1

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:A210401000017

Комплект:9

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:15

Наименование:Retaining ring 62GB893.1

Каталожный номер:A210416000037

Комплект:2

Примечание:

№ на схеме:16

Наименование:pin

Каталожный номер:A210501000021

Комплект:5

Примечание:

№ на схеме:17

Наименование:pin

Каталожный номер:A210491000016

Комплект:1

Примечание:

№ на схеме:18

Наименование:pin

Каталожный номер:A210491000018

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:12430142

Комплект:4

Примечание:

№ на схеме:20

Наименование:Connecting board

Каталожный номер:12430143

Комплект:2

Примечание:

№ на схеме:21

Наименование:Rolling bearing NU 2206ETV/P2

Каталожный номер:B221500000389

Комплект:2

Примечание:

№ на схеме:22

Наименование:nut

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:23

Наименование:Screw M10x35GB819.1

Каталожный номер:A210211000022

Комплект:2

Примечание:

№ на схеме:24

Наименование:nut

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bolt M12x30GB5783-00

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:26

Наименование:nut

Каталожный номер:A210307000005

Комплект:4

Примечание:

№ на схеме:27

Наименование:bolt

Каталожный номер:A210111000443

Комплект:4

Примечание:

№ на схеме:28

Наименование:nut

Каталожный номер:A210307000030

Комплект:2

Примечание:

№ на схеме:29

Наименование:bolt

Каталожный номер:24004516

Комплект:2

Примечание:

№ на схеме:30

Наименование:nut

Каталожный номер:A210301000011

Комплект:4

Примечание:

№ на схеме:31

Наименование:bolt

Каталожный номер:A210111000088

Комплект:1

Примечание:

№ на схеме:32

Наименование:bolt

Каталожный номер:A210111000089

Комплект:8

Примечание:

№ на схеме:33

Наименование:Elastic pin QY25C 1 4-2

Каталожный номер:10137517

Комплект:3

Примечание:

№ на схеме:34

Наименование:Spacer

Каталожный номер:10131942

Комплект:4

Примечание:

№ на схеме:35

Наименование:Card board

Каталожный номер:10137549

Комплект:4

Примечание:

№ на схеме:36

Наименование:Clip pin

Каталожный номер:10034875

Комплект:24

Примечание:

№ на схеме:37

Наименование:Pin shaft XZ25x140 B01

Каталожный номер:13351841

Комплект:3

Примечание:

№ на схеме:38

Наименование:Class A0 pin shaft

Каталожный номер:13339570

Комплект:4

Примечание:

№ на схеме:39

Наименование:Pin shaft XZ40x80 B03

Каталожный номер:13351867

Комплект:16

Примечание:

№ на схеме:40

Наименование:F6 pin shaft XZ80X110.F66

Каталожный номер:13404932

Комплект:2

Примечание:

№ на схеме:41

Наименование:Roller shaft

Каталожный номер:A820301016852

Комплект:1

Примечание:

№ на схеме:42

Наименование:pulley

Каталожный номер:A820601040348

Комплект:1

Примечание:

№ на схеме:43

Наименование:set

Каталожный номер:12114793

Комплект:4

Примечание:

№ на схеме:44

Наименование:Roller QY75.1.8.4-7

Каталожный номер:12114794

Комплект:2

Примечание:

№ на схеме:45

Наименование:Pin XZ30x65 A1

Каталожный номер:10267582

Комплект:2

Примечание:

№ на схеме:46

Наименование:Spacer

Каталожный номер:12830663

Комплект:2

Примечание:

№ на схеме:47

Наименование:slider

Каталожный номер:12196128

Комплект:1

Примечание:

№ на схеме:48

Наименование:pulley

Каталожный номер:12240687

Комплект:4

Примечание:

№ на схеме:49

Наименование:pulley

Каталожный номер:12828989

Комплект:1

Примечание:

№ на схеме:50

Наименование:Class A0 pin shaft

Каталожный номер:13339581

Комплект:1

Примечание:
