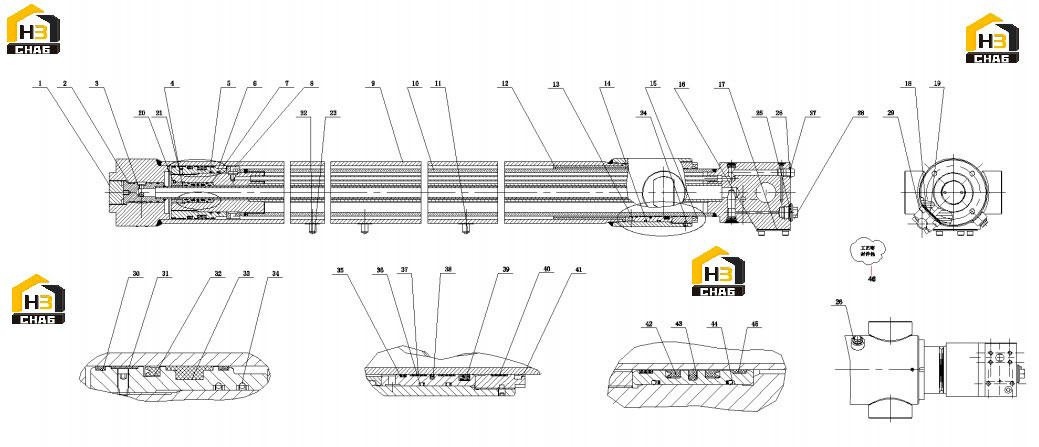

Цилиндр телескопический i zxstc500s-d2.1.7.1 12679174

← Ролик скольжения stc750s.1a.6.10 12759392 Цилиндр телескопический ii zxstc500s-d2.1.7.2a 13338786 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fixed block two

Каталожный номер:10910588

Комплект:1

Примечание:

№ на схеме:2

Наименование:Retaining ring

Каталожный номер:10250773

Комплект:7

Примечание:

№ на схеме:3

Наименование:Oil pipe assembly ZXSTC500S-D2.1.7.1.3

Каталожный номер:12679157

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fixed block one

Каталожный номер:10910587

Комплект:1

Примечание:

№ на схеме:5

Наименование:Retaining ring ZXSRC55.7.2.1-5

Каталожный номер:11266116

Комплект:4

Примечание:

№ на схеме:6

Наименование:Piston ZXSRC55.7.2.1-1

Каталожный номер:11263366

Комплект:1

Примечание:

№ на схеме:7

Наименование:Tubing sealing sleeve

Каталожный номер:10910589

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil ring ZXSRC55.7.2.1-2

Каталожный номер:11263367

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cylinder assembly ZXSTC500S-D2.1.7.1.1

Каталожный номер:12679169

Комплект:1

Примечание:

№ на схеме:10

Наименование:Piston rod assembly ZXSTC500S-D2.1.7.1.2

Каталожный номер:12679160

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe clamp

Каталожный номер:10910583

Комплект:5

Примечание:

№ на схеме:12

Наименование:Spacer ZXSTC500S-D2.1.7.1-2

Каталожный номер:12679152

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sealing sleeve ZXSRC55.7.2.1-4

Каталожный номер:11263146

Комплект:1

Примечание:

№ на схеме:14

Наименование:Retaining ring ZXSRC55.7.2.2-8

Каталожный номер:11270427

Комплект:2

Примечание:

№ на схеме:15

Наименование:Guide sleeve ZXSRC55.7.2.2-5

Каталожный номер:11270424

Комплект:1

Примечание:

№ на схеме:16

Наименование:Protection board ZXSTC250H1.1.6.1-4

Каталожный номер:11712545

Комплект:1

Примечание:

№ на схеме:17

Наименование:Protective pad ZXSTC250H1.1.6.1-3

Каталожный номер:11712544

Комплект:1

Примечание:

№ на схеме:18

Наименование:Protective pad ZXQY25C.14-4

Каталожный номер:10074137

Комплект:1

Примечание:

№ на схеме:19

Наименование:Protection board ZXQY25C.14-3

Каталожный номер:10074138

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M8x12GB79

Каталожный номер:24004294

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M10x20GB79

Каталожный номер:A210208000007

Комплект:1

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:A210401000017

Комплект:10

Примечание:

№ на схеме:23

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:10

Примечание:

№ на схеме:24

Наименование:screw

Каталожный номер:A210208000008

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer 42JB982

Каталожный номер:A210434000018

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw plug

Каталожный номер:A210332000003

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer 22JB982

Каталожный номер:A210434000011

Комплект:2

Примечание:

№ на схеме:28

Наименование:Screw plug

Каталожный номер:A229900006233

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw M12x20GB70.1

Каталожный номер:A210204000019

Комплект:10

Примечание:

№ на схеме:30

Наименование:Antifouling ring

Каталожный номер:60013503

Комплект:2

Примечание:

№ на схеме:31

Наименование:UP guide ring 155x160x25 KT200

Каталожный номер:A880803040002

Комплект:1

Примечание:

№ на схеме:32

Наименование:UNP sealing ring 160x140x14.5

Каталожный номер:B230101002107

Комплект:1

Примечание:

№ на схеме:33

Наименование:MD sealing ring

Каталожный номер:A880806030004

Комплект:1

Примечание:

№ на схеме:34

Наименование:O-ring 118x5.3GB3452.1

Каталожный номер:A210609000275

Комплект:2

Примечание:

№ на схеме:35

Наименование:Antifouling ring

Каталожный номер:60013504

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-ring 165x5.3GB3452.1

Каталожный номер:21028704

Комплект:2

Примечание:

№ на схеме:37

Наименование:Guide ring

Каталожный номер:B230101001576

Комплект:2

Примечание:

№ на схеме:38

Наименование:Sealing ring

Каталожный номер:B230101000943

Комплект:1

Примечание:

№ на схеме:39

Наименование:ZBR sealing ring

Каталожный номер:B230101002135

Комплект:1

Примечание:

№ на схеме:40

Наименование:Guide ring

Каталожный номер:B230101001577

Комплект:1

Примечание:

№ на схеме:41

Наименование:PW dust ring 140x155x10.1x16

Каталожный номер:B230101001574

Комплект:1

Примечание:

№ на схеме:42

Наименование:B3 sealing ring

Каталожный номер:60023542

Комплект:2

Примечание:

№ на схеме:43

Наименование:GC sealing ring

Каталожный номер:B230101001502

Комплект:1

Примечание:

№ на схеме:44

Наименование:O-ring

Каталожный номер:A210609000067

Комплект:6

Примечание:

№ на схеме:45

Наименование:Guide ring

Каталожный номер:60023541

Комплект:2

Примечание:

№ на схеме:46

Наименование:Q504S process seal package

Каталожный номер:12682282

Комплект:1

Примечание:
