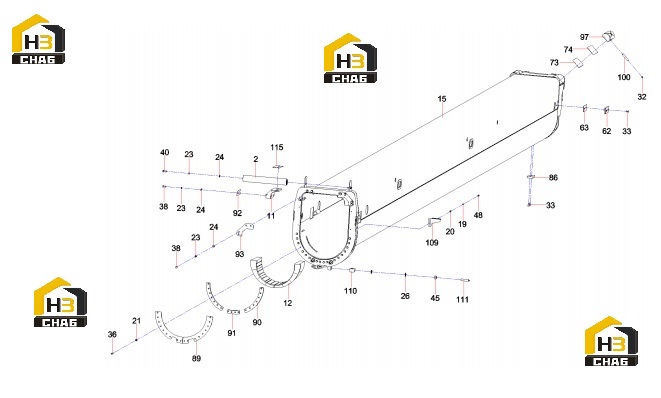

Накладки стрелы 12673906 (часть 4)

← Накладки стрелы 12673906 (часть 3) Шкивы стрелы 12673906 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Support rope roller A1103.1.11

Каталожный номер:12460295

Комплект:1

Примечание:

№ на схеме:11

Наименование:Upper mouth slider STC500S-D2.1.12

Каталожный номер:12673908

Комплект:2

Примечание:

№ на схеме:12

Наименование:Four-section arm head sliding block STC500S-D2.1.13

Каталожный номер:12673917

Комплект:1

Примечание:

№ на схеме:15

Наименование:Four-section arm assembly

Каталожный номер:12666658

Комплект:1

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210401000017

Комплект:46

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:A210405000007

Комплект:46

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:A210401000001

Комплект:76

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:A210401000002

Комплект:80

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:A210405000001

Комплект:78

Примечание:

№ на схеме:26

Наименование:washer

Каталожный номер:A210405000008

Комплект:16

Примечание:

№ на схеме:32

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:8

Примечание:

№ на схеме:33

Наименование:screw

Каталожный номер:21005016

Комплект:28

Примечание:

№ на схеме:36

Наименование:bolt

Каталожный номер:A210111000028

Комплект:72

Примечание:

№ на схеме:38

Наименование:bolt

Каталожный номер:A210111000037

Комплект:64

Примечание:

№ на схеме:40

Наименование:bolt

Каталожный номер:A210111000039

Комплект:8

Примечание:

№ на схеме:45

Наименование:nut

Каталожный номер:A210307000005

Комплект:9

Примечание:

№ на схеме:48

Наименование:bolt

Каталожный номер:A210111000090

Комплект:16

Примечание:

№ на схеме:62

Наименование:slider

Каталожный номер:10041420

Комплект:6

Примечание:

№ на схеме:63

Наименование:Adjustment pad QY50.1A-45

Каталожный номер:10041427

Комплект:12

Примечание:

№ на схеме:73

Наименование:Four-section arm tail adjustment pad 1QY50C.1B-36

Каталожный номер:11038637

Комплект:2

Примечание:

№ на схеме:74

Наименование:Four-section arm tail adjustment pad 2QY50C.1B-37

Каталожный номер:11038638

Комплект:2

Примечание:

№ на схеме:86

Наименование:Sliding block 2STC500.1A-19

Каталожный номер:11630220

Комплект:3

Примечание:

№ на схеме:89

Наименование:Pressure plate STC500S-D2.1-10

Каталожный номер:12673886

Комплект:2

Примечание:

№ на схеме:90

Наименование:Baffle STC500S-D2.1-11

Каталожный номер:12673887

Комплект:2

Примечание:

№ на схеме:91

Наименование:Baffle STC500S-D2.1-12

Каталожный номер:12673888

Комплект:1

Примечание:

№ на схеме:92

Наименование:Backing plate STC500S-D2.1-13

Каталожный номер:12673889

Комплект:2

Примечание:

№ на схеме:93

Наименование:Baffle STC500S-D2.1-14

Каталожный номер:12673890

Комплект:2

Примечание:

№ на схеме:97

Наименование:Slider on the tail of the four-section arm

Каталожный номер:12673895

Комплект:2

Примечание:

№ на схеме:100

Наименование:E6 pin shaft XZ16X90.E61

Каталожный номер:13338465

Комплект:8

Примечание:

№ на схеме:109

Наименование:Bracket 510750.1-13

Каталожный номер:11274357

Комплект:5

Примечание:

№ на схеме:110

Наименование:Baffle

Каталожный номер:11274364

Комплект:8

Примечание:

№ на схеме:111

Наименование:Adjusting bolts

Каталожный номер:11289758

Комплект:8

Примечание:

№ на схеме:115

Наименование:Cushion plate STC750S.1A-11

Каталожный номер:12607053

Комплект:14

Примечание:
