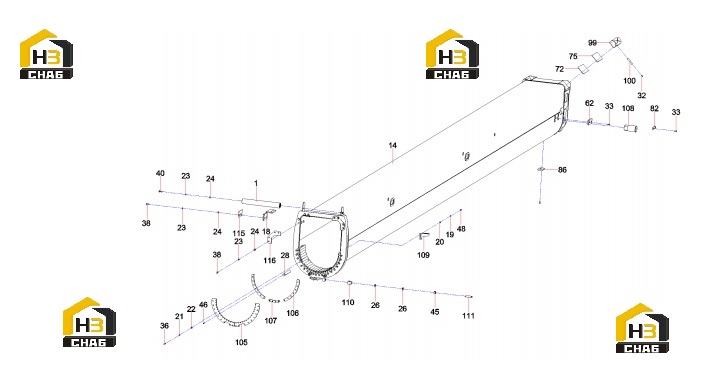

Накладки стрелы 12673906 (часть 3)

← Накладки стрелы 12673906 (часть 2) Накладки стрелы 12673906 (часть 4) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Support rope roller A1103.1.10

Каталожный номер:12460292

Комплект:1

Примечание:

№ на схеме:14

Наименование:Three-section arm assembly

Каталожный номер:12661363

Комплект:1

Примечание:

№ на схеме:18

Наименование:Upper mouth slider STC750S.1A.11

Каталожный номер:12607076

Комплект:6

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210401000017

Комплект:46

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:A210405000007

Комплект:46

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:A210401000001

Комплект:76

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:A210405000011

Комплект:76

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:A210401000002

Комплект:80

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:A210405000001

Комплект:78

Примечание:

№ на схеме:26

Наименование:washer

Каталожный номер:A210405000008

Комплект:16

Примечание:

№ на схеме:28

Наименование:Slider A1103.1-13

Каталожный номер:12460229

Комплект:90

Примечание:

№ на схеме:32

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:8

Примечание:

№ на схеме:33

Наименование:screw

Каталожный номер:21005016

Комплект:28

Примечание:

№ на схеме:36

Наименование:bolt

Каталожный номер:A210111000028

Комплект:72

Примечание:

№ на схеме:38

Наименование:bolt

Каталожный номер:A210111000037

Комплект:64

Примечание:

№ на схеме:40

Наименование:bolt

Каталожный номер:A210111000039

Комплект:8

Примечание:

№ на схеме:45

Наименование:nut

Каталожный номер:A210307000005

Комплект:9

Примечание:

№ на схеме:46

Наименование:screw

Каталожный номер:A210204000137

Комплект:90

Примечание:

№ на схеме:48

Наименование:bolt

Каталожный номер:A210111000090

Комплект:16

Примечание:

№ на схеме:62

Наименование:slider

Каталожный номер:10041420

Комплект:6

Примечание:

№ на схеме:72

Наименование:Three-section arm tail adjustment pad 1QY50C.1B-33

Каталожный номер:11038635

Комплект:2

Примечание:

№ на схеме:75

Наименование:Three-section arm tail adjustment pad 2QY50C.1B-38

Каталожный номер:11038639

Комплект:2

Примечание:

№ на схеме:82

Наименование:Fixed shaft plate QY52.1-45

Каталожный номер:A820101323321

Комплект:4

Примечание:

№ на схеме:86

Наименование:Sliding block 2STC500.1A-19

Каталожный номер:11630220

Комплект:3

Примечание:

№ на схеме:99

Наименование:Slider on the tail of the three-section arm

Каталожный номер:12673897

Комплект:2

Примечание:

№ на схеме:100

Наименование:E6 pin shaft XZ16X90.E61

Каталожный номер:13338465

Комплект:8

Примечание:

№ на схеме:105

Наименование:Pressure plate STC500S-D2.1-7

Каталожный номер:12673903

Комплект:2

Примечание:

№ на схеме:106

Наименование:Baffle STC500S-D2.1-8

Каталожный номер:12673904

Комплект:2

Примечание:

№ на схеме:107

Наименование:Baffle STC500S-D2.1-9

Каталожный номер:12673905

Комплект:1

Примечание:

№ на схеме:108

Наименование:CO type pin shaft XZ75x105.C03

Каталожный номер:13338737

Комплект:2

Примечание:

№ на схеме:109

Наименование:Bracket STC750.1-13

Каталожный номер:11274357

Комплект:5

Примечание:

№ на схеме:110

Наименование:Baffle

Каталожный номер:11274364

Комплект:8

Примечание:

№ на схеме:111

Наименование:Adjusting bolts

Каталожный номер:11289758

Комплект:8

Примечание:

№ на схеме:115

Наименование:Cushion plate STC750S.1A-11

Каталожный номер:12607053

Комплект:14

Примечание:

№ на схеме:116

Наименование:Pressure plate STC750S.1A-12

Каталожный номер:12607054

Комплект:6

Примечание:
