Шкивы стрелы 12673906

← Накладки стрелы 12673906 (часть 4) Механизм телескопический стрелы и гусек 12673906 →

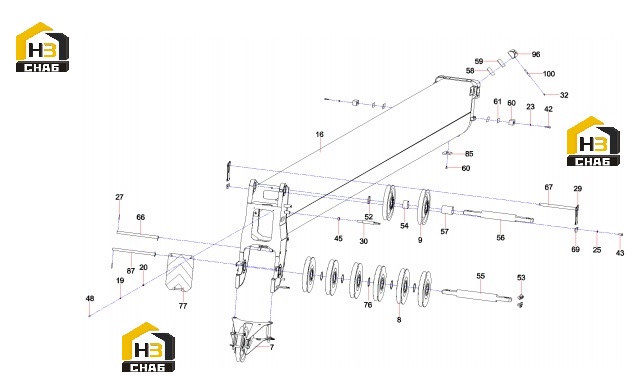

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:7

Наименование:Arm tip pulley

Каталожный номер:10585149

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pulley block

Каталожный номер:11205605

Комплект:6

Примечание:

№ на схеме:9

Наименование:Pulley assembly QY52.1.6

Каталожный номер:A819700000631

Комплект:2

Примечание:

№ на схеме:16

Наименование:Five-section arm assembly

Каталожный номер:12665090

Комплект:1

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210401000017

Комплект:46

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:A210405000007

Комплект:46

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:A210401000002

Комплект:80

Примечание:

№ на схеме:25

Наименование:washer

Каталожный номер:A210401000004

Комплект:16

Примечание:

№ на схеме:27

Наименование:pin

Каталожный номер:A210491000019

Комплект:4

Примечание:

№ на схеме:29

Наименование:Baffle

Каталожный номер:12460246

Комплект:2

Примечание:

№ на схеме:30

Наименование:Pull rod A1103.1-61A1103.1-61

Каталожный номер:12460278

Комплект:1

Примечание:

№ на схеме:32

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:8

Примечание:

№ на схеме:42

Наименование:Screw M12x50GB70.1

Каталожный номер:A210204000025

Комплект:4

Примечание:

№ на схеме:43

Наименование:bolt

Каталожный номер:A210111000100

Комплект:16

Примечание:

№ на схеме:45

Наименование:nut

Каталожный номер:A210307000005

Комплект:9

Примечание:

№ на схеме:48

Наименование:bolt

Каталожный номер:A210111000090

Комплект:16

Примечание:

№ на схеме:52

Наименование:Spacer ring

Каталожный номер:10041391

Комплект:1

Примечание:

№ на схеме:53

Наименование:Baffle

Каталожный номер:10041393

Комплект:4

Примечание:

№ на схеме:54

Наименование:Spacer ring

Каталожный номер:10041394

Комплект:1

Примечание:

№ на схеме:55

Наименование:Sichuan pin shaft

Каталожный номер:13327040

Комплект:1

Примечание:

№ на схеме:56

Наименование:Sichuan pin shaft

Каталожный номер:13326109

Комплект:1

Примечание:

№ на схеме:57

Наименование:Spacer ring

Каталожный номер:10041403

Комплект:1

Примечание:

№ на схеме:58

Наименование:Adjustment pad QY50.1A-36

Каталожный номер:10041414

Комплект:2

Примечание:

№ на схеме:59

Наименование:Adjustment pad QY50.1A-37

Каталожный номер:10041415

Комплект:2

Примечание:

№ на схеме:60

Наименование:slider

Каталожный номер:10041416

Комплект:2

Примечание:

№ на схеме:61

Наименование:Adjustment pad

Каталожный номер:10041418

Комплект:4

Примечание:

№ на схеме:66

Наименование:Retaining rope tube

Каталожный номер:10041462

Комплект:1

Примечание:

№ на схеме:67

Наименование:Retaining rope tube QY50.1A-62

Каталожный номер:11005910

Комплект:1

Примечание:

№ на схеме:69

Наименование:Baffle

Каталожный номер:10663080

Комплект:2

Примечание:

№ на схеме:76

Наименование:Spacer ring

Каталожный номер:11205602

Комплект:5

Примечание:

№ на схеме:77

Наименование:Cover plate

Каталожный номер:11205603

Комплект:1

Примечание:

№ на схеме:85

Наименование:Sliding block STC500.1A-18

Каталожный номер:11629384

Комплект:1

Примечание:

№ на схеме:87

Наименование:Retaining rope tube

Каталожный номер:10041321

Комплект:1

Примечание:

№ на схеме:96

Наименование:Slider on the tail of the five-section arm

Каталожный номер:12673894

Комплект:2

Примечание:

№ на схеме:100

Наименование:E6 pin shaft XZ16X90.E61

Каталожный номер:13338465

Комплект:8

Примечание:
