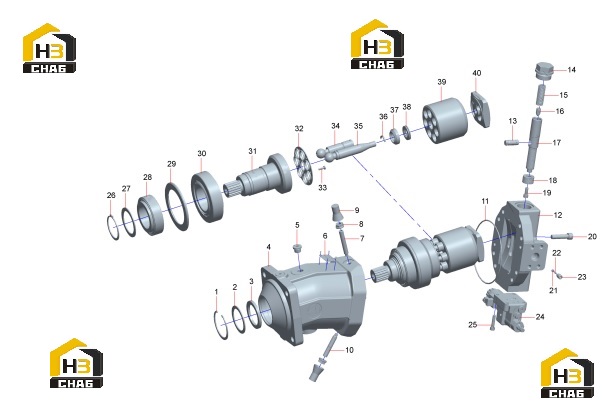

Мотор плунжерный spes-w00-mdb1f11 11567284

← Насос гидравлический stc500s-d.4.1.18 13688043 Клапан насоса 13594621 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Retaining ring

Каталожный номер:A210416000023

Комплект:1

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:11578411

Комплект:1

Примечание:

№ на схеме:3

Наименование:BABSL oil seal

Каталожный номер:60068929

Комплект:1

Примечание:

№ на схеме:4

Наименование:shell

Каталожный номер:11578410

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw plug VSTI18x1.5EDA3C

Каталожный номер:24001961

Комплект:3

Примечание:

№ на схеме:6

Наименование:Nameplate

Каталожный номер:11494166

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M12x80 (GB79)

Каталожный номер:60084926

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sealed lock nut M12 BOLLHOFF

Каталожный номер:60069546

Комплект:2

Примечание:

№ на схеме:9

Наименование:Plastic screw protective cap

Каталожный номер:11578409

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw M12x70 (GB79)

Каталожный номер:60084925

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring 170x3.0DIN3771

Каталожный номер:B230101000718

Комплект:1

Примечание:

№ на схеме:12

Наименование:End cap

Каталожный номер:11578413

Комплект:1

Примечание:

№ на схеме:13

Наименование:Lever

Каталожный номер:11578417

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sealing screw sleeve

Каталожный номер:11578420

Комплект:1

Примечание:

№ на схеме:15

Наименование:Return spring

Каталожный номер:11578419

Комплект:1

Примечание:

№ на схеме:16

Наименование:Locking screw

Каталожный номер:11578418

Комплект:1

Примечание:

№ на схеме:17

Наименование:Variable piston

Каталожный номер:11578414

Комплект:1

Примечание:

№ на схеме:18

Наименование:Piston ring

Каталожный номер:11578415

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M8x20GB70.1 12.9 grade

Каталожный номер:21053797

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M12x50GB70.1 12.9 grade

Каталожный номер:A210204000351

Комплект:8

Примечание:

№ на схеме:21

Наименование:Stopper

Каталожный номер:12028371

Комплект:2

Примечание:

№ на схеме:22

Наименование:Steel ball φ5G100BGB308

Каталожный номер:60084919

Комплект:2

Примечание:

№ на схеме:23

Наименование:Check valve sleeve

Каталожный номер:11578421

Комплект:2

Примечание:

№ на схеме:24

Наименование:Control valve assembly

Каталожный номер:11578445

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw M8x30GB79

Каталожный номер:60083521

Комплект:1

Примечание:

№ на схеме:26

Наименование:Retaining ring 65GB894.1

Каталожный номер:A210414000065

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bearing retaining ring

Каталожный номер:11578424

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bearing 4T-33113

Каталожный номер:60084827

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bearing washer

Каталожный номер:11578426

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bearing ETA-T7FC070ST

Каталожный номер:60084828

Комплект:1

Примечание:

№ на схеме:31

Наименование:spindle

Каталожный номер:11578423

Комплект:1

Примечание:

№ на схеме:32

Наименование:Return disk

Каталожный номер:11578428

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw M5x16GB2672 grade 10.9

Каталожный номер:60068688

Комплект:14

Примечание:

№ на схеме:34

Наименование:Plunger assembly

Каталожный номер:11578433

Комплект:7

Примечание:

№ на схеме:35

Наименование:Center pole

Каталожный номер:11578429

Комплект:1

Примечание:

№ на схеме:36

Наименование:Retaining ring

Каталожный номер:11578405

Комплект:2

Примечание:

№ на схеме:37

Наименование:Spring seat

Каталожный номер:11578407

Комплект:1

Примечание:

№ на схеме:38

Наименование:Disc spring

Каталожный номер:11578408

Комплект:4

Примечание:

№ на схеме:39

Наименование:Cylinder block sub-components

Каталожный номер:11578437

Комплект:1

Примечание:

№ на схеме:40

Наименование:Distribution disc sub-components

Каталожный номер:11578440

Комплект:1

Примечание:
